产品介绍
设计特点:
A. 音圈电机直驱
B. 高精度以及精准回零
C. 紧凑,模块化设计
DGV系列(双导轨音圈平台)采用Akribis矩形音圈电机系统,具有高响应和高带宽的特点。适用于短程高频的应用。
音圈电机直驱
DGV系列采用Akribis矩形音圈电机系统。其具有无齿槽效应,高响应和高带宽的特点。易于驱动,适用于高精度的高频运动。
高精度以及精准回零
DGV系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。
紧凑,模块化设计
紧凑的模块化设计,易于集成于客户现有设备。
规格/3D图纸
模组 |
DGV16 |
DVV26 |
DGV32 |
电机 |
AVA1-C2-10 |
AVA2-20 |
AVA3-20 |
机械参数 |
运动质量(Kg) |
0.028 |
0.11 |
0.16 |
总质量(Kg) |
0.22 |
0.75 |
1.1 |
极限行程(mm) |
±5 |
±10 |
±10 |
有效行程(mm) |
|
±9.5 |
±9.5 |
性能参数 |
直线度(μm) |
±3μm |
平面度(μm) |
±3μm |
双向重复定位精度(μm) |
±2μm |
轴承参数 |
最大静态轴承载荷(N) |
176 |
236 |
548 |
最大静态侧倾力矩(Nm) |
3.8 |
4.2 |
16.5 |
最大静态俯仰力矩(Nm) |
1.0 |
1.8 |
4.9 |
最大静态横摆力矩(Nm) |
3.8 |
4.2 |
16.5 |
建议最大轴承载荷(N) |
1.7 |
4.0 |
7.4 |
建议最大侧倾力矩(Nm) |
1.3 |
1.4 |
5.5 |
建议最大俯仰力矩(Nm) |
0.3 |
0.6 |
1.6 |
建议最大横摆力矩(Nm) |
1.3 |
1.4 |
5.5 |

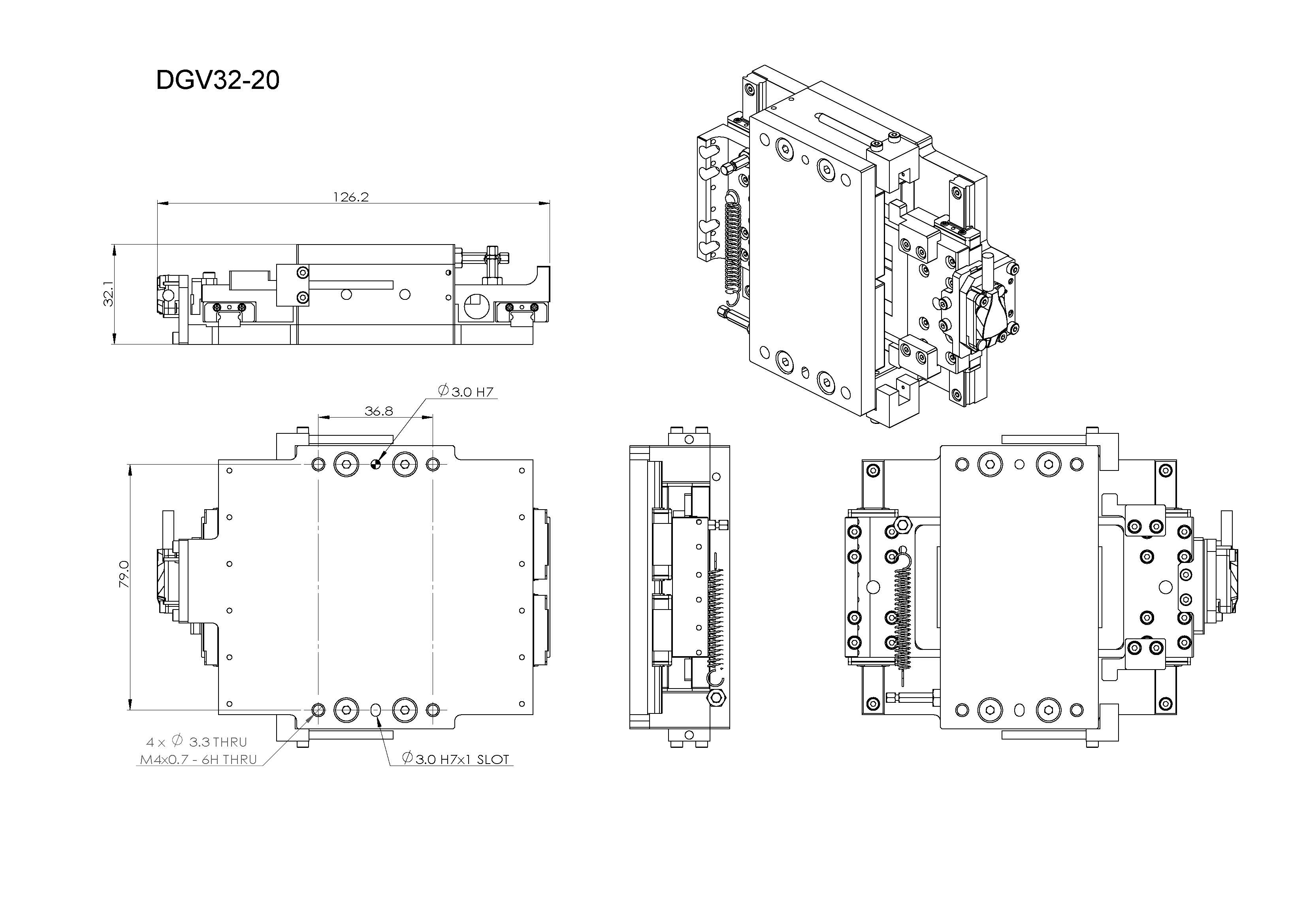

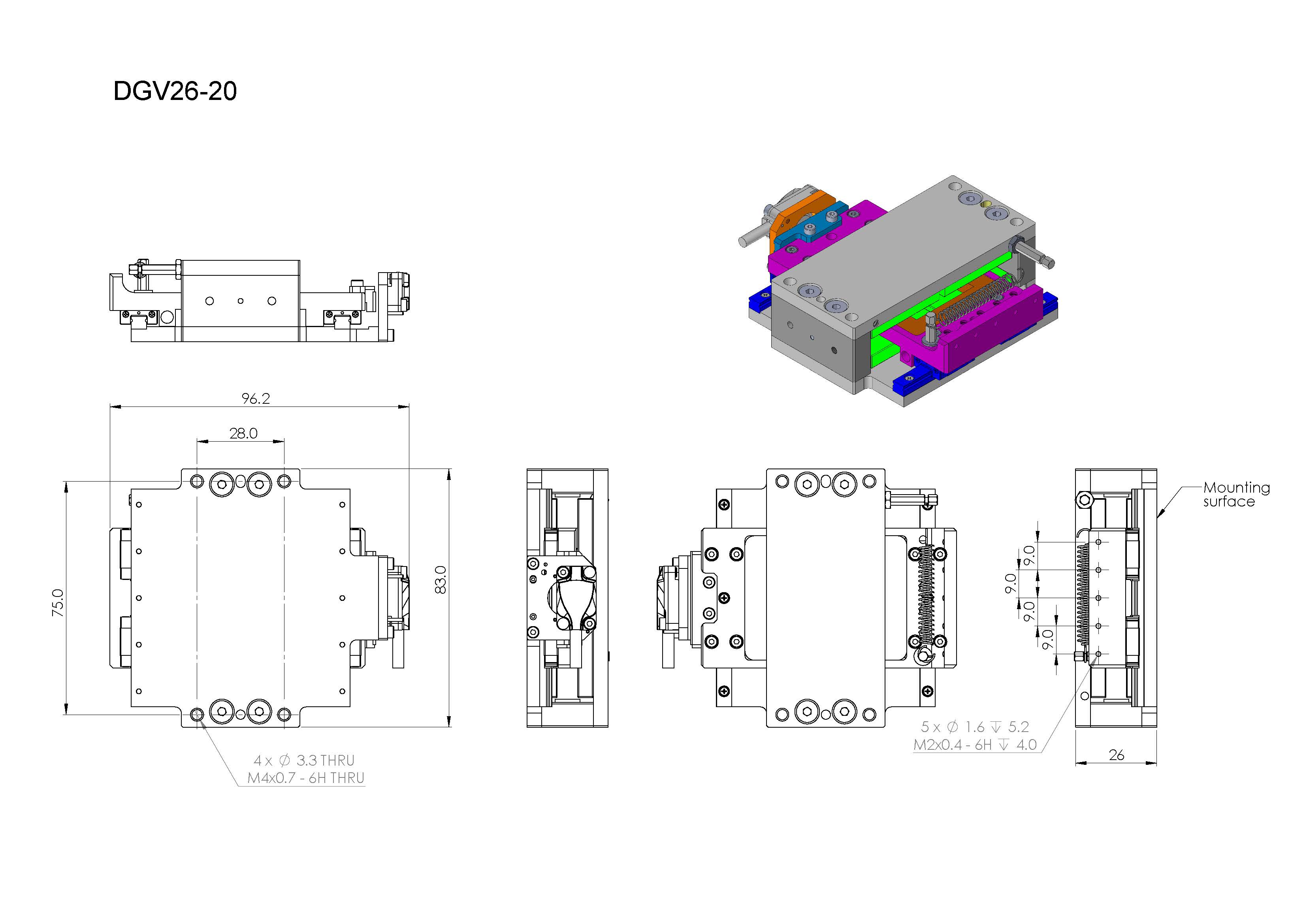

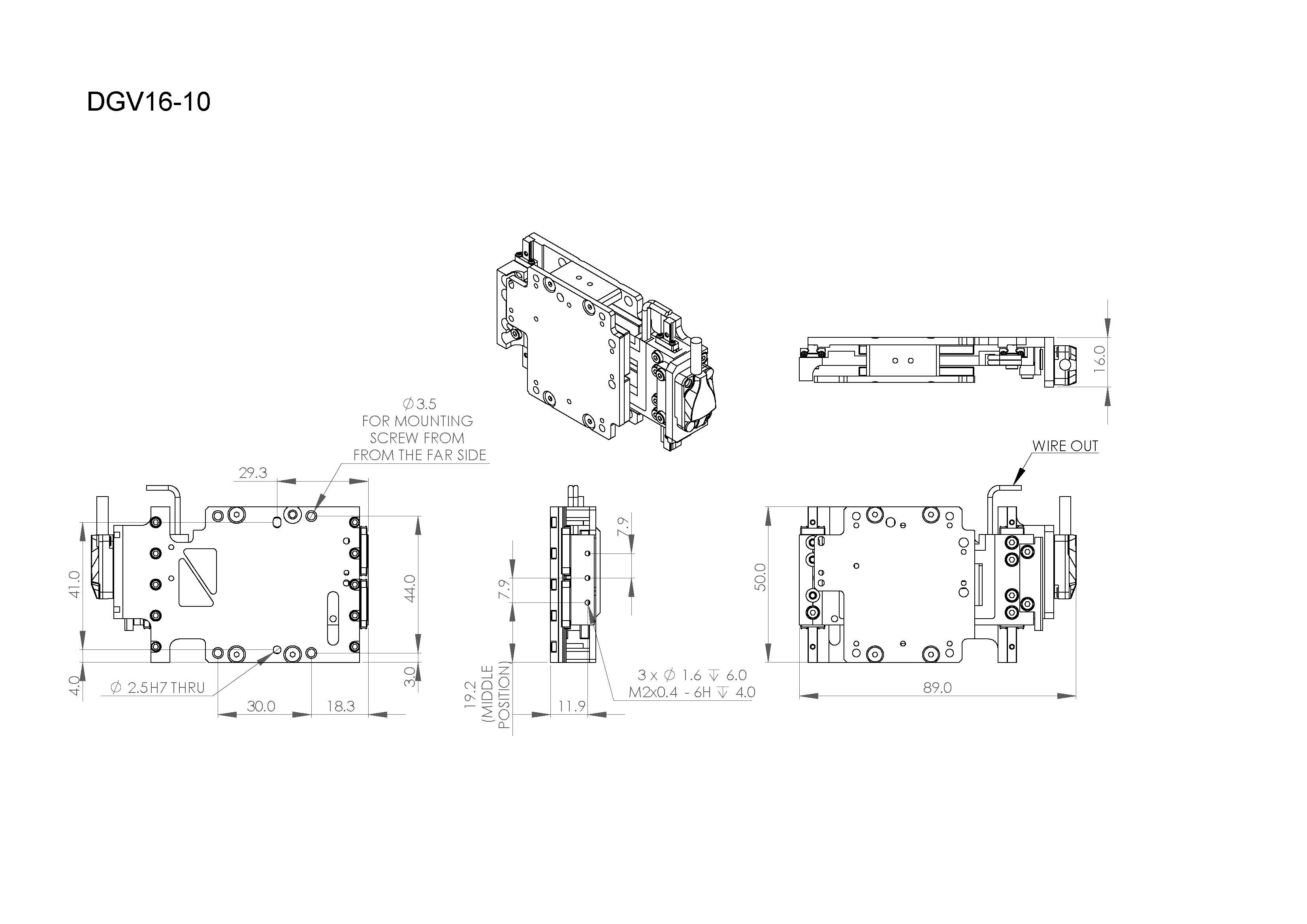

尺寸图
