音圈电机平台

XRV系列

XRV系列

发布时间:2020-04-28 15:03:48
我要订购
产品描述
产品介绍

设计特点:

          A. 音圈电机直驱
          B. 高精度以及精准回零
          C. 低摩擦设计
          XRV系列(交叉滚子音圈平台)采用Akribis矩形音圈电机系统,具有高精度低摩擦以及响应快的特点。适用于微动和平滑运动的应用。

音圈电机直驱
          XRV系列采用Akribis矩形音圈电机系统。其具有无齿槽效应,高响应和高带宽的特点。易于驱动,适用于高精度的低速平滑运动。

高精度以及精准回零
          XRV系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。

交叉滚子导轨
          XRV系列采用高精密级的交叉滚子导轨,为整个模组提供更加稳定可靠的导向作用。

规格/3D图纸
模组 XRV76 XRV97 XRV115
电机 AVA1-20 AVA2-20 AVA3-20
机械
参数
运动质量(Kg) 0.167 0.264 0.425
总质量(Kg) 0.476 1.152 2.206
有效行程(mm) 20 20 20
性能
参数

直线度(μm) ±2.5
平面度(μm) ±2.5
双向重复定位精度(μm) ±0.5
校正前线性度(μm) ±5
校正后线性度(μm) ±1
轴承参数 最大静态轴承载荷(N) 510
*建议最大轴承载荷(N) 1 7 14
建议最大侧倾力矩(Nm) 0.6
建议最大俯仰力矩(Nm) 0.5
建议最大横摆力矩(Nm) 0.3
*建议的最大负载是指在该负载时,电机可以提供不少于1G的加速度。

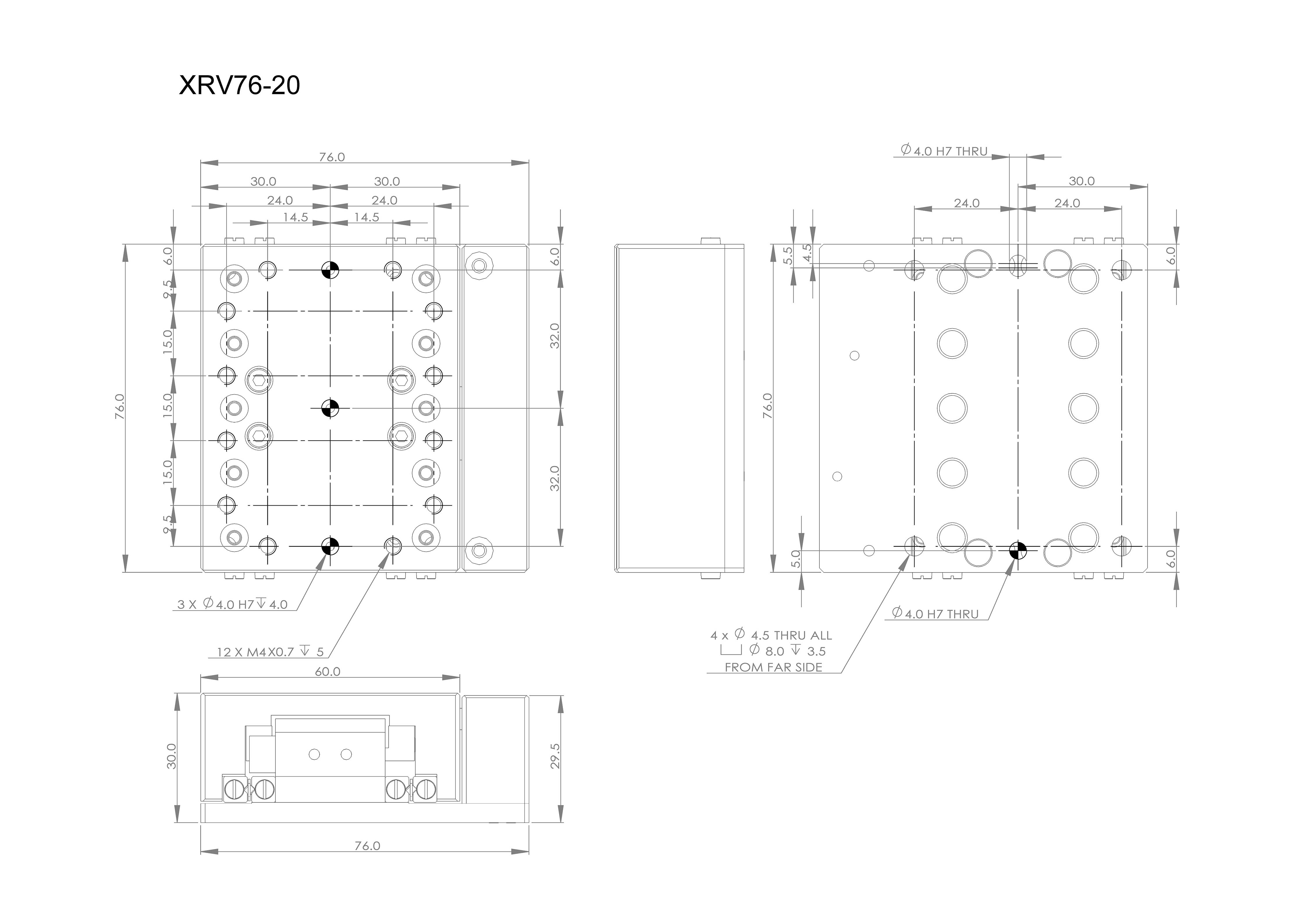

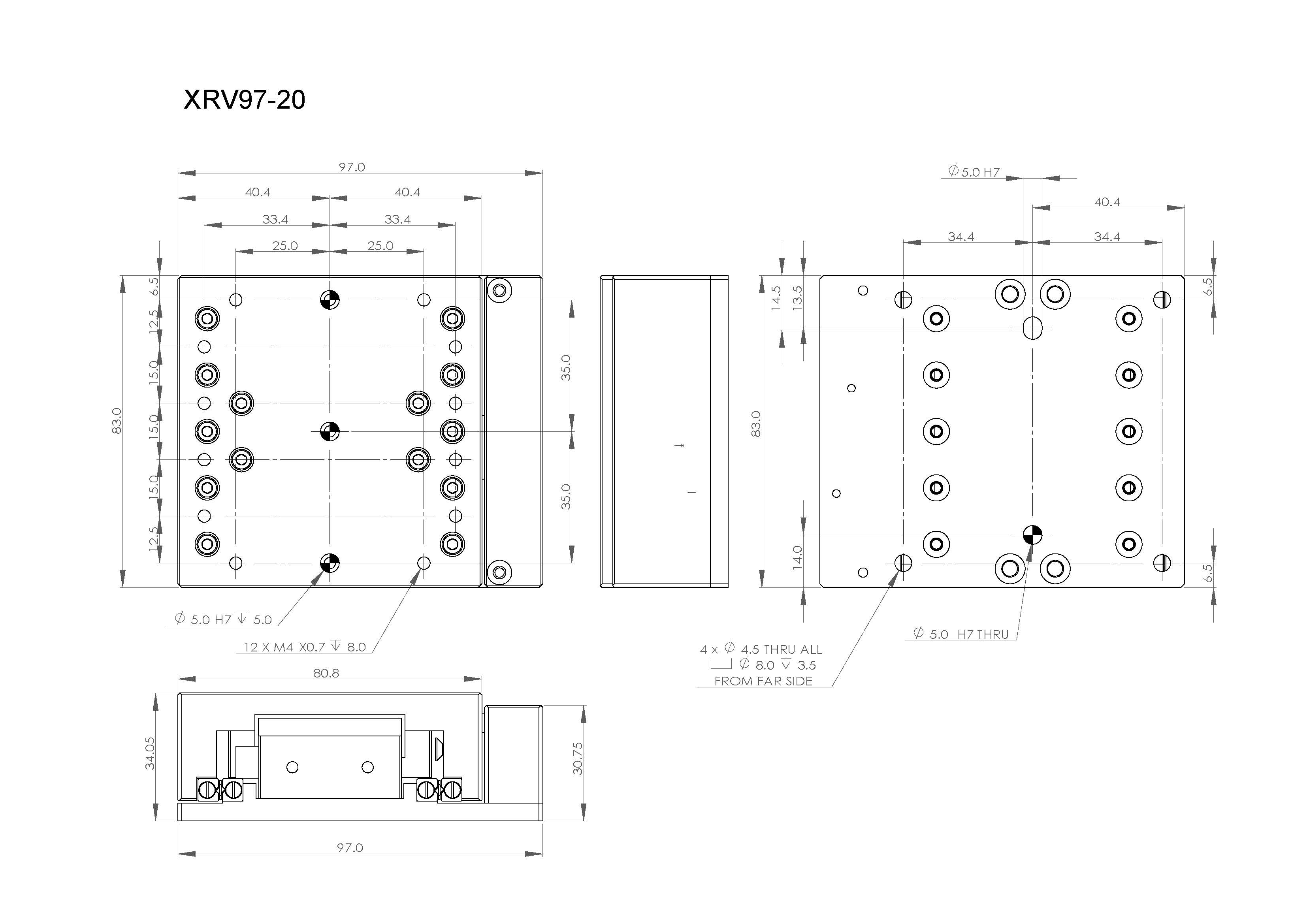

尺寸图

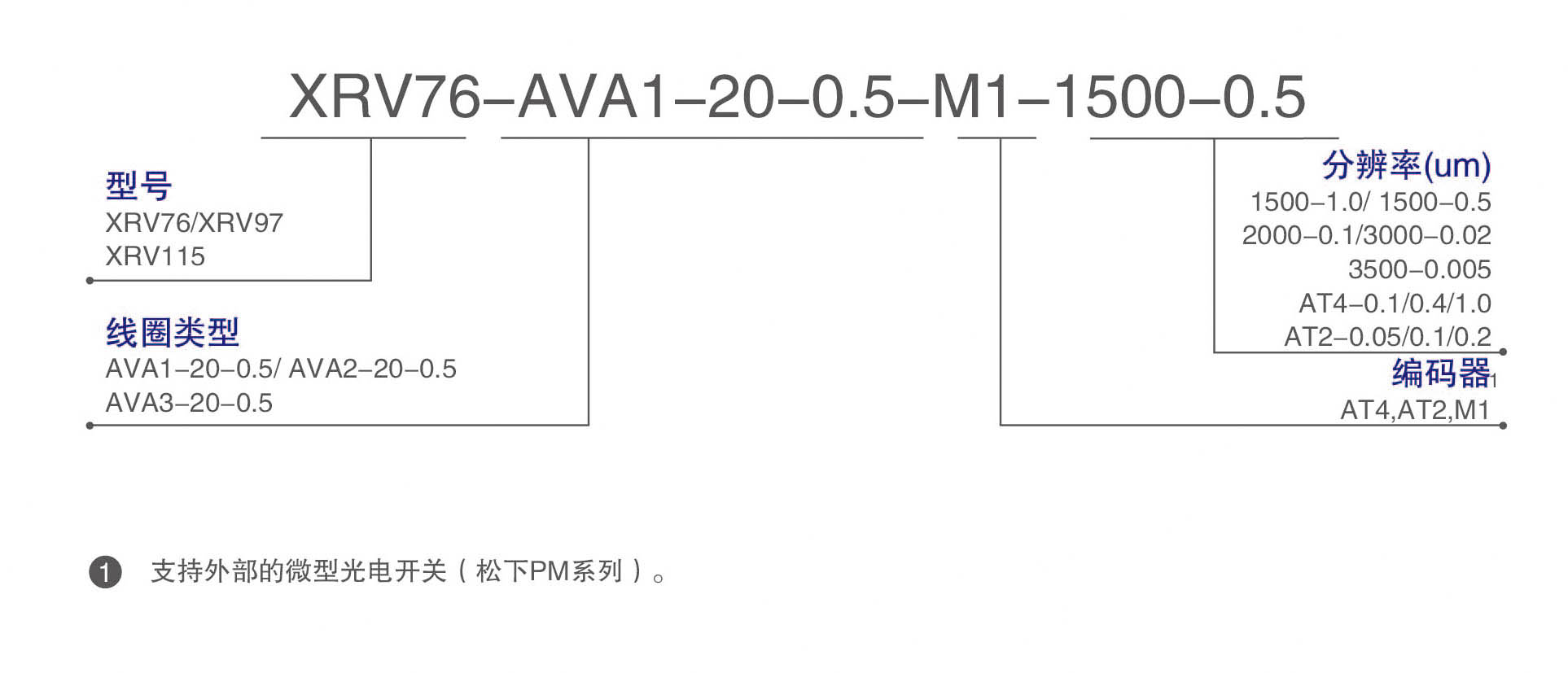

订阅信息
