音圈电机平台

MGV系列

MGV系列

发布时间:2020-04-28 14:55:16
我要订购
产品描述
产品介绍

设计特点:

          A. 音圈电机直驱
          B. 高精度以及精准回零
          C. 紧凑设计
          MGV系列(微型音圈电机模组)采用Akribis微型音圈电机,具有高精度以及高频率的特点。适用于小负载,高频高精度的应用。

音圈电机直驱
          MGV系列采用Akribis音圈电机系统。其具有无齿槽效应,高响应和高带宽的特点。易于驱动,适用于高频应用。

高精度以及精准回零
          MGV系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。

紧凑设计
          MGV系列采用紧凑设计,易于集成于客户现有的设备中。

规格/3D图纸
模组 MGV38 MGV413 MGV524 MGV84
电机 AVM30-15 AVM40-20 AVM60-25 AVM90-30a
持续力(N) 4.6 9.9 26.4 74.3
峰值力(N) 29.4 58.1 119 315
行程(mm) 15 20 25 30
运动质量(Kg) 0.084 0.162 0.391 1.386
模组质量(Kg) 0.366 0.715 1.703 5.457
建议最大负责(Kg) 0.3 0.8 2 6
性能
参数
平面度(μm) ±3μm/25mm
平面度(μm) ±3μm/25mm
双向重复定位精度(μm) ±1.5
校正前线性度(μm) ±3μm/25mm
校正后线性度(μm) ±0.5μm/25mm
轴承
参数
最大静态轴承载荷(N) 129 231 706 1710
最大静态侧倾力矩(Nm) 5.0 10.6 23.1 176.0
最大静态俯仰力矩(Nm) 3.1 7.8 12.0 51.2
最大静态横摆力矩(Nm) 3.7 9.0 12.0 51.2
建议最大轴承载荷(N) 2.9 7.8 19.6 58.9
建议最大侧倾力矩(Nm) 1.7 3.5 7.7 58.7
建议最大俯仰力矩(Nm) 1.0 2.6 4.0 17.1
建议最大横摆力矩(Nm) 1.2 3.0 4.0 17.1

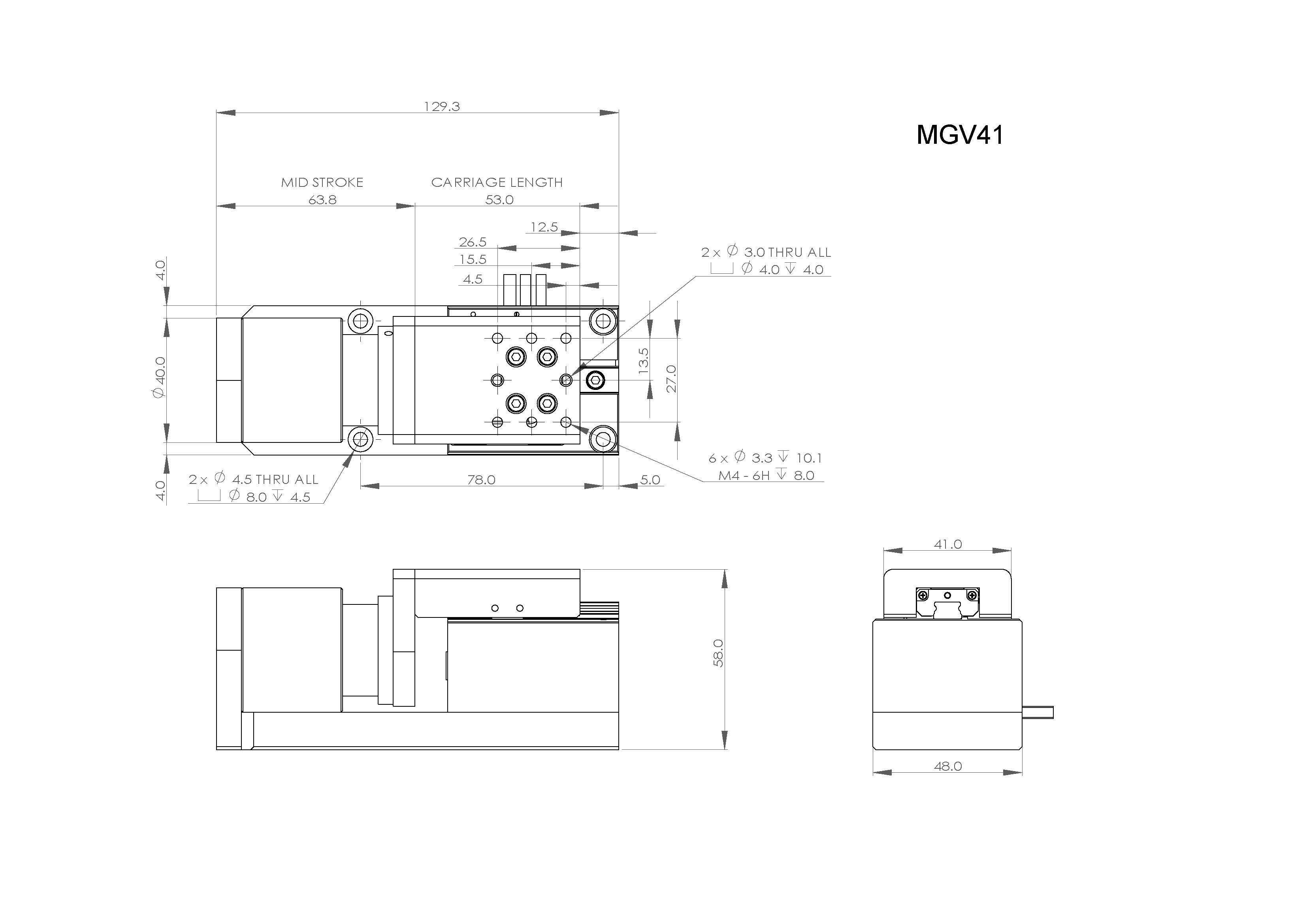

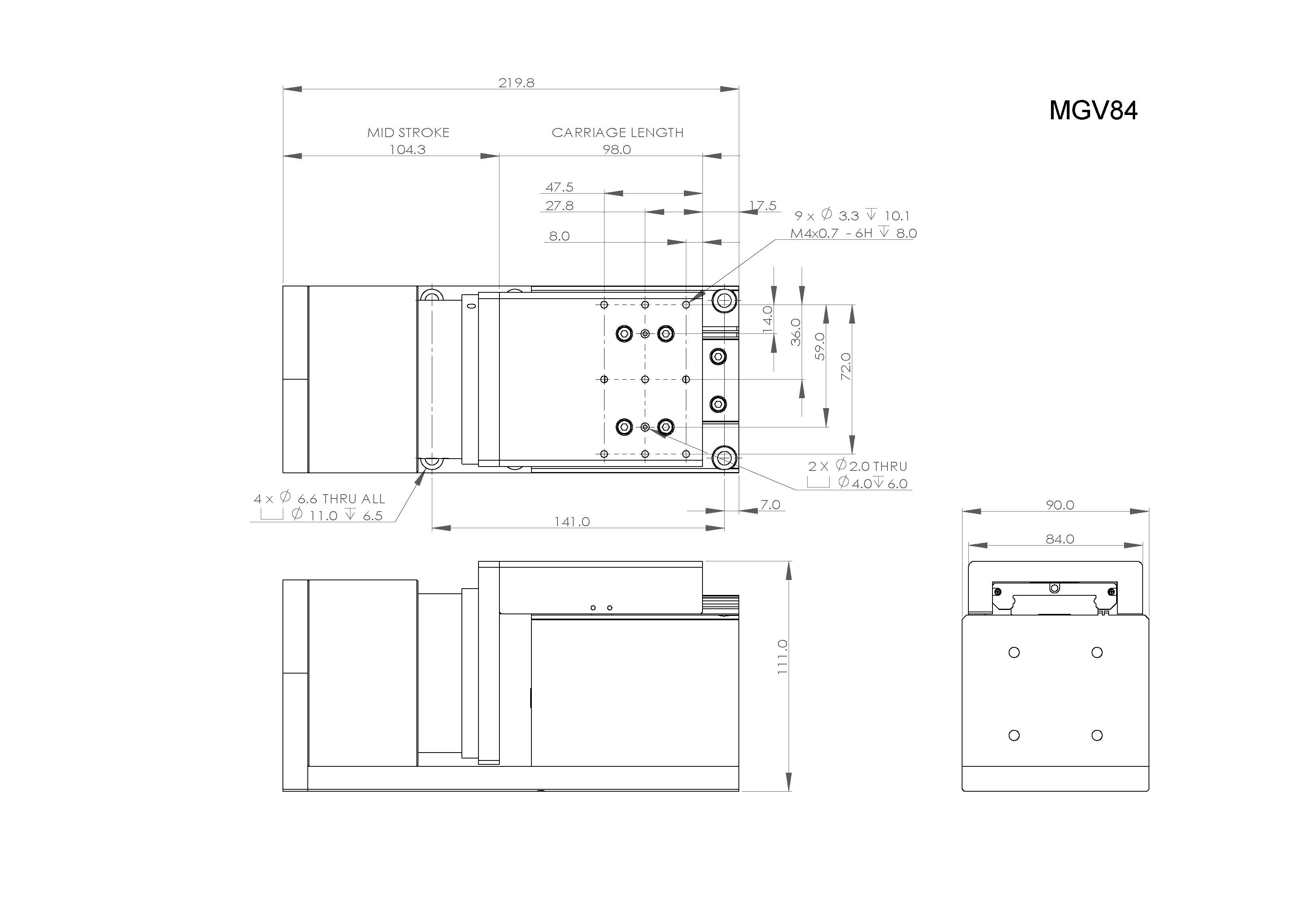

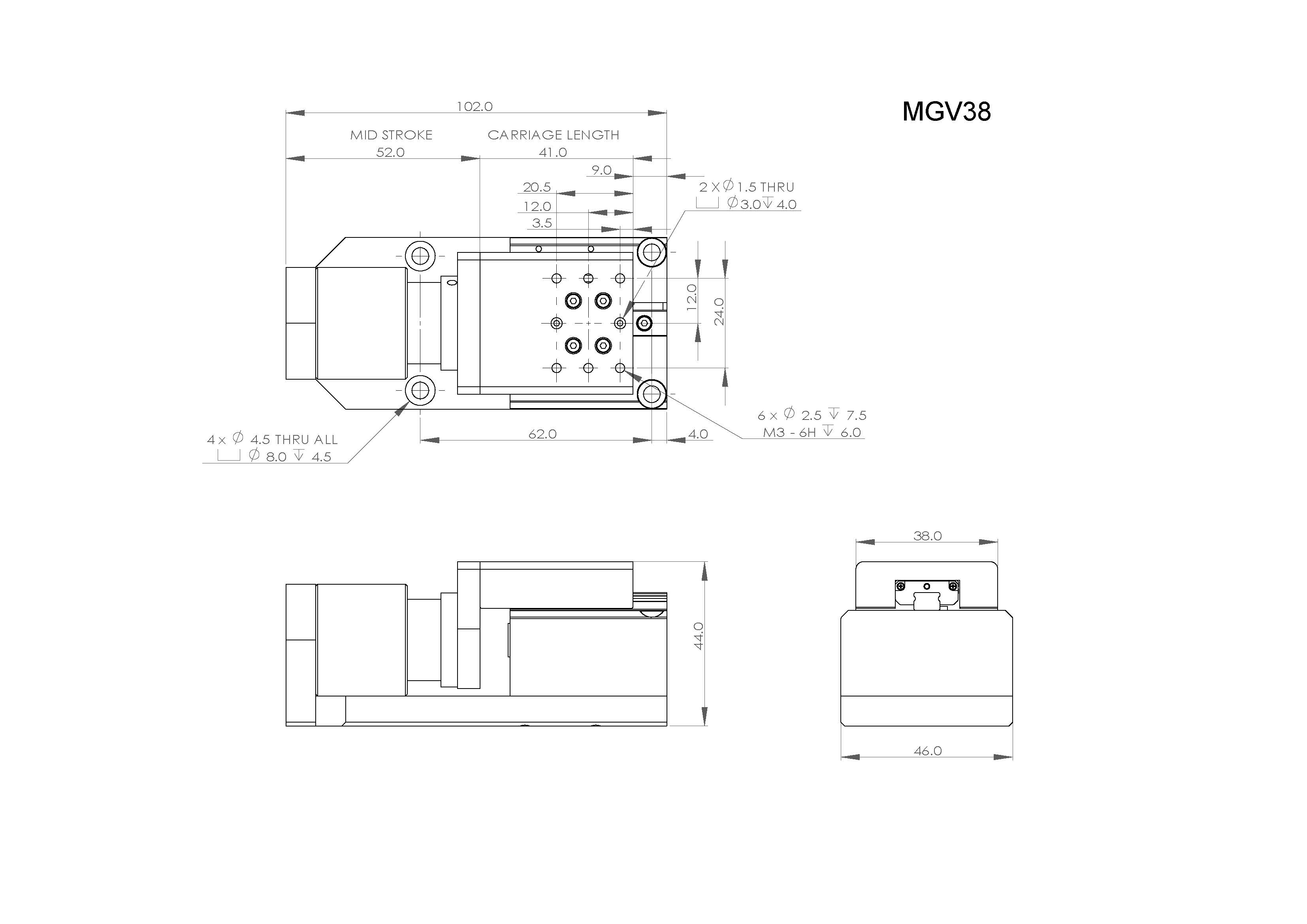

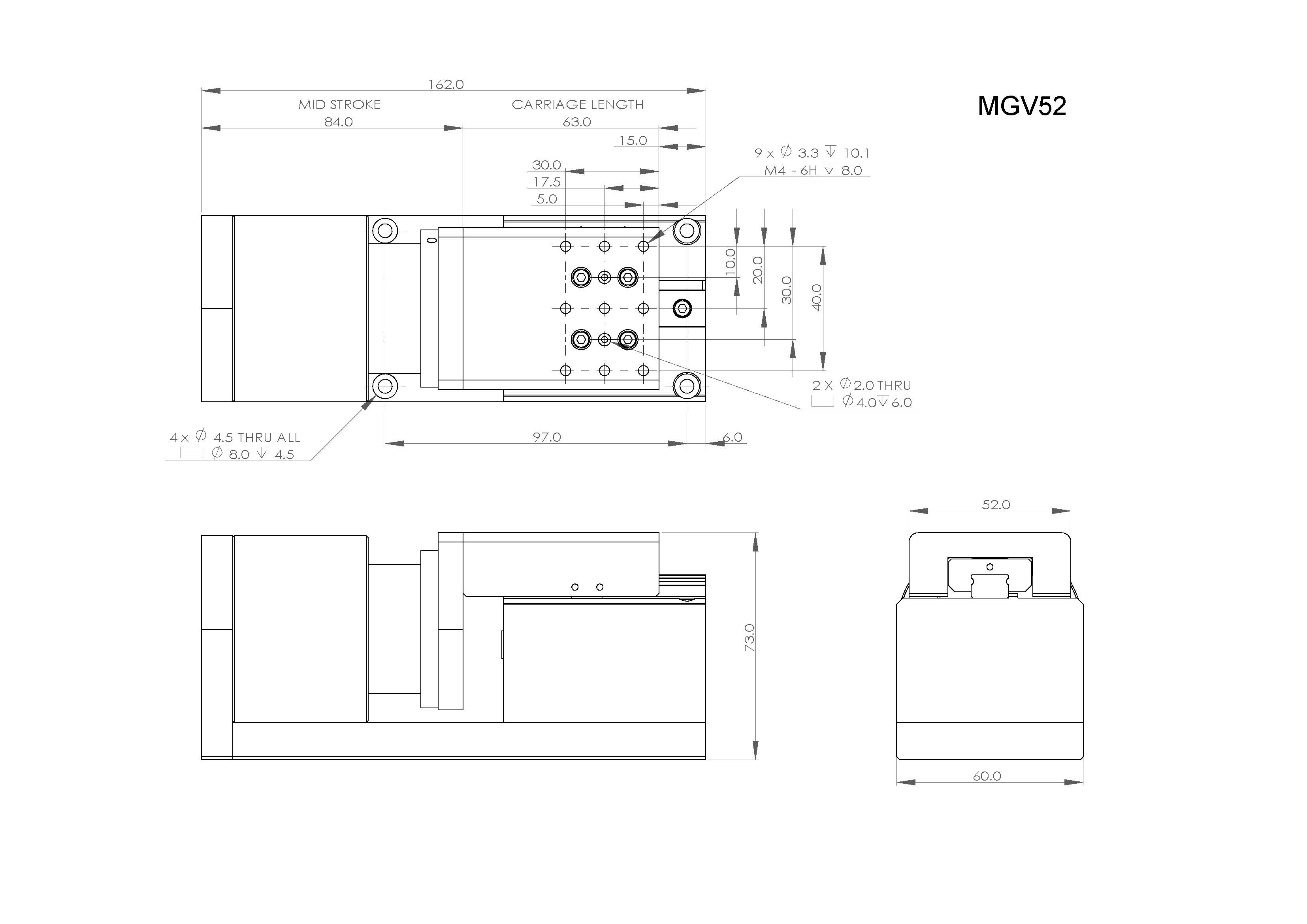

尺寸图

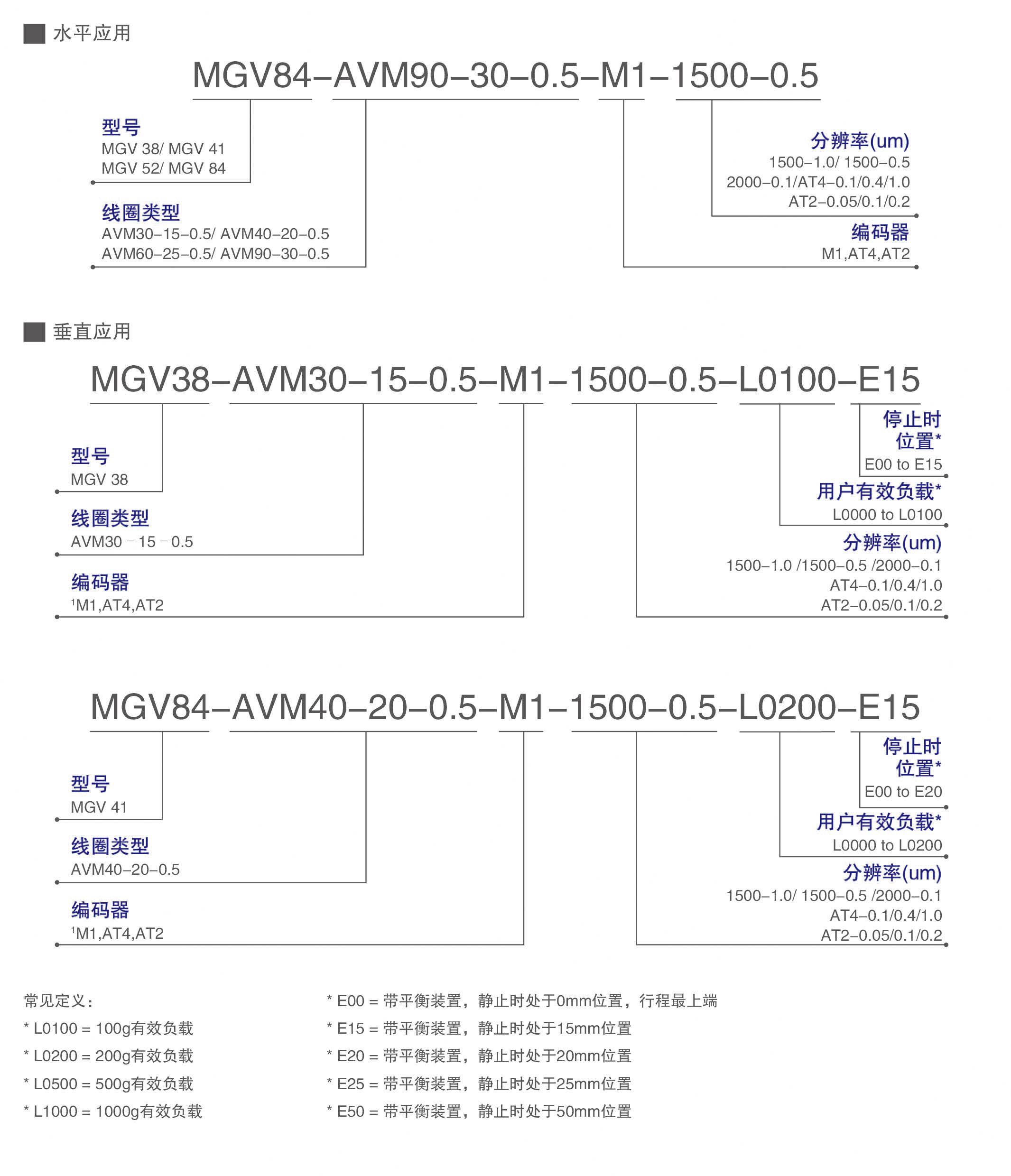

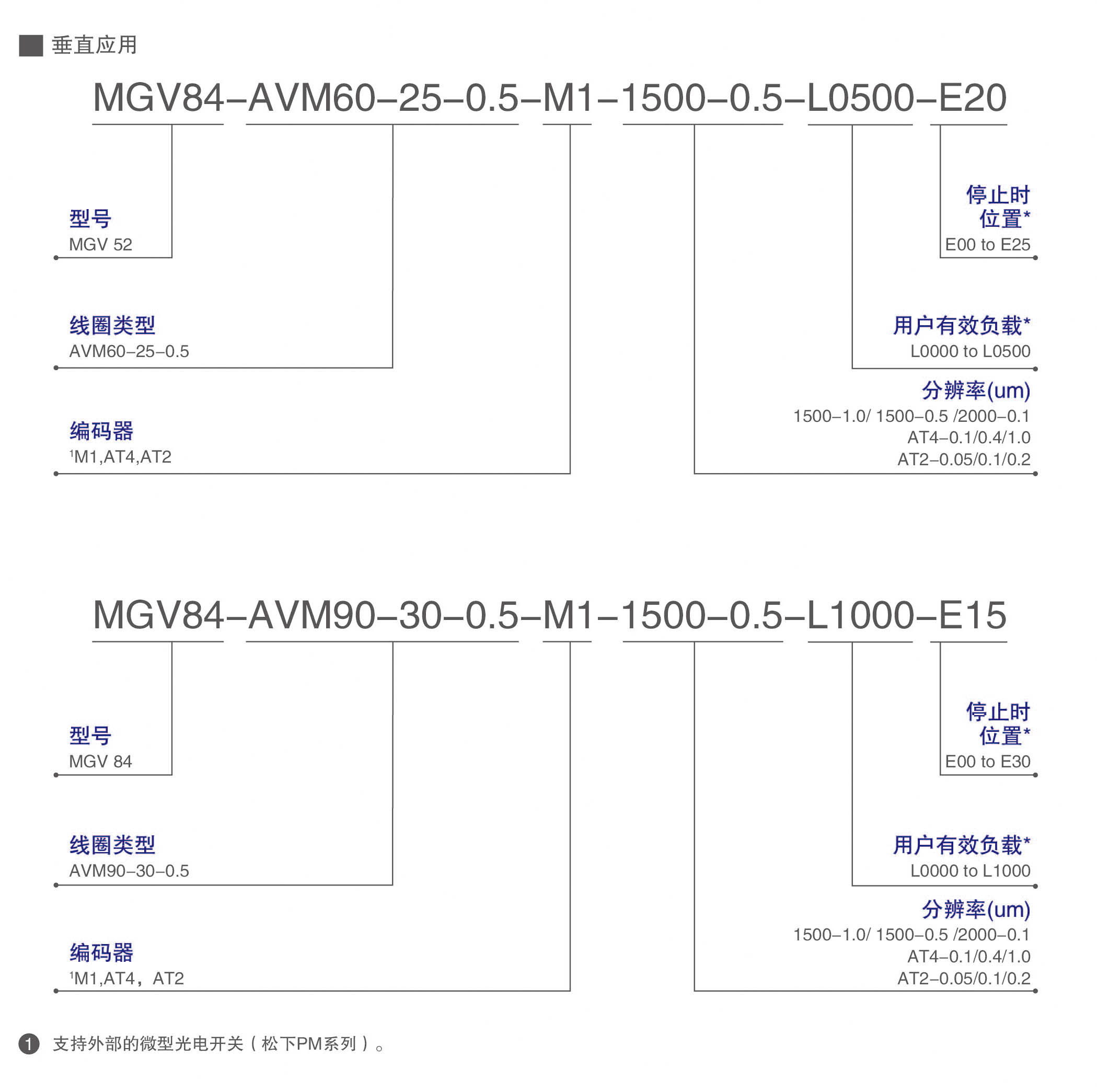

订阅信息
