产品介绍
设计特点:
A. 有铁芯技术
B. 低齿槽力
C. 高力密度
D. 体积小
相关证书:
EU Declaration of Conformity_- RoHs 3 >>>
规格/3D图纸
电机线圈
|
线圈长度 (mm) |
持续力 (N) @100℃ |
峰值力 (N) |
无霍尔传感器模块 |
有霍尔传感器模块 |
AJM30-B2 |
96 |
120 |
68.1 |
214.7 |
AJM30-B4 |
176 |
200 |
136.2 |
429.4 |
AJM50-B2 |
96 |
120 |
117.0 |
369.0 |
AJM50-B4 |
176 |
200 |
234.0 |
738.1 |
AJM80-B2 |
96 |
120 |
174.5 |
550.2 |
AJM80-B4 |
176 |
200 |
348.9 |
1100.4 |
AJM100-B2 |
96 |
120 |
223.4 |
704.5 |
AJM100-B4 |
176 |
200 |
446.8 |
1409.1 |
电机磁轨
|
磁轨长度 (mm) |
磁轨宽度 (mm) |
AJM30 |
80 |
50 |
200 |
50 |
400 |
50 |
AJM50 |
80 |
75 |
200 |
75 |
400 |
75 |
AJM80 |
80 |
100 |
200 |
100 |
400 |
100 |
AJM100 |
80 |
125 |
200 |
125 |
400 |
125 |

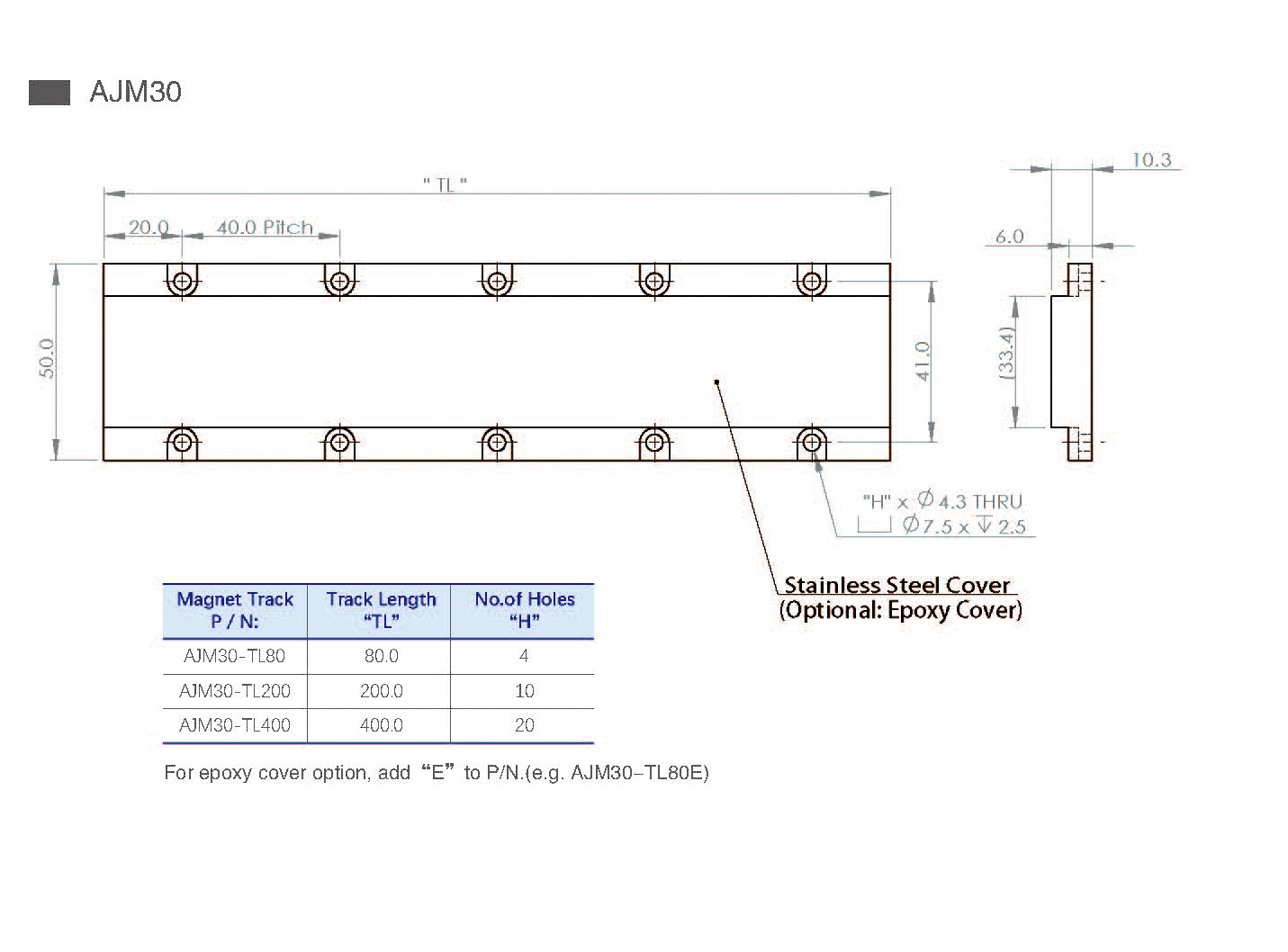

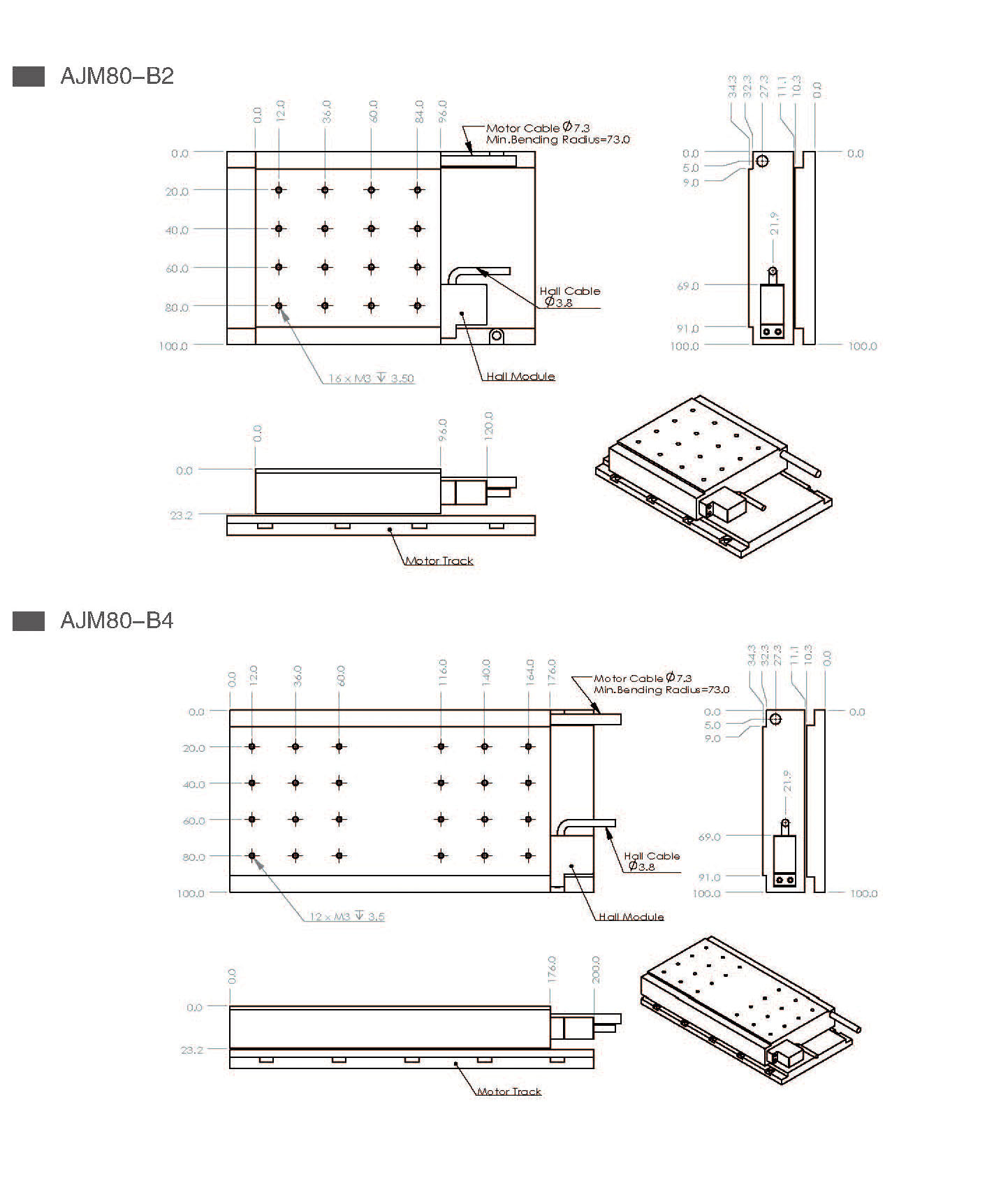

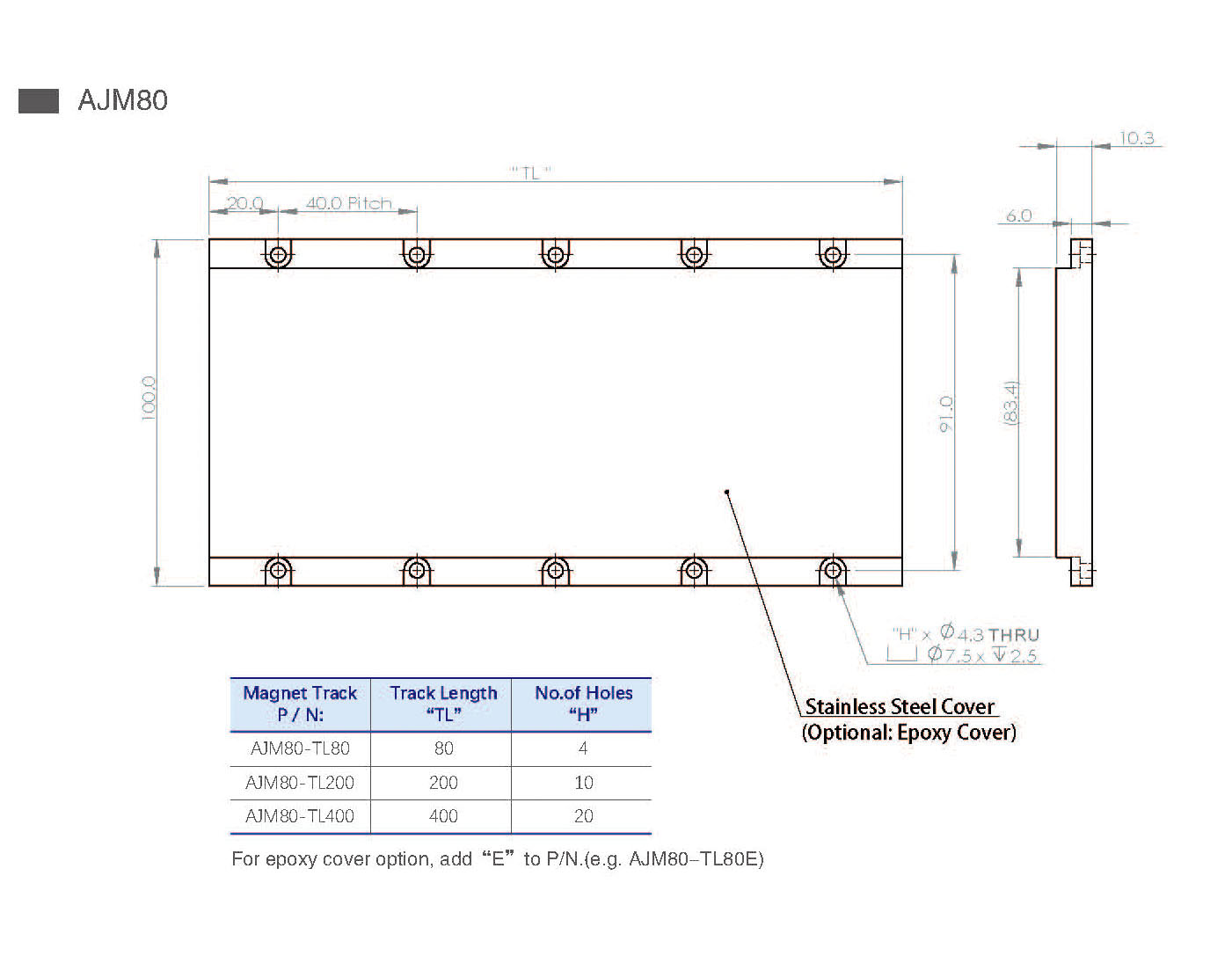

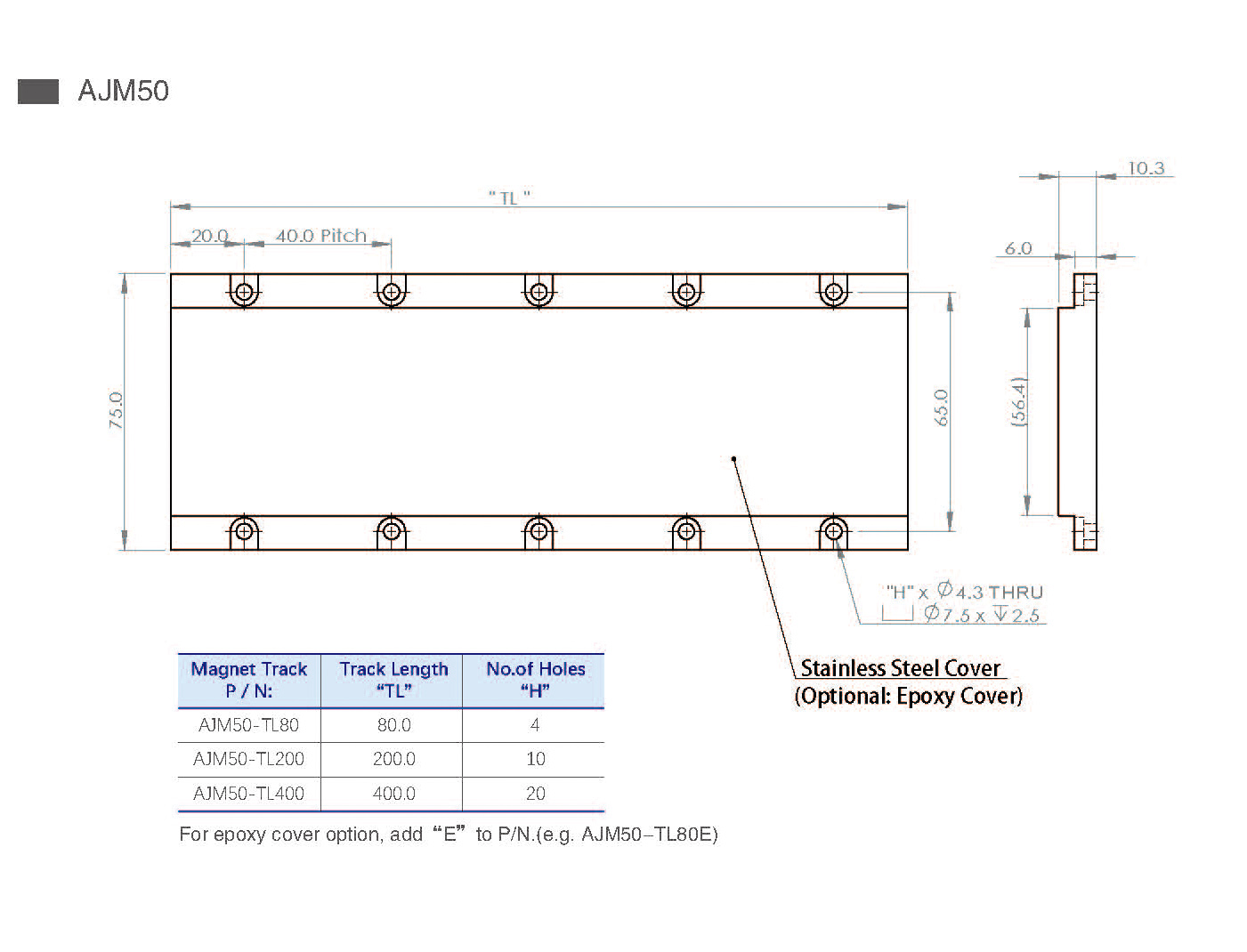

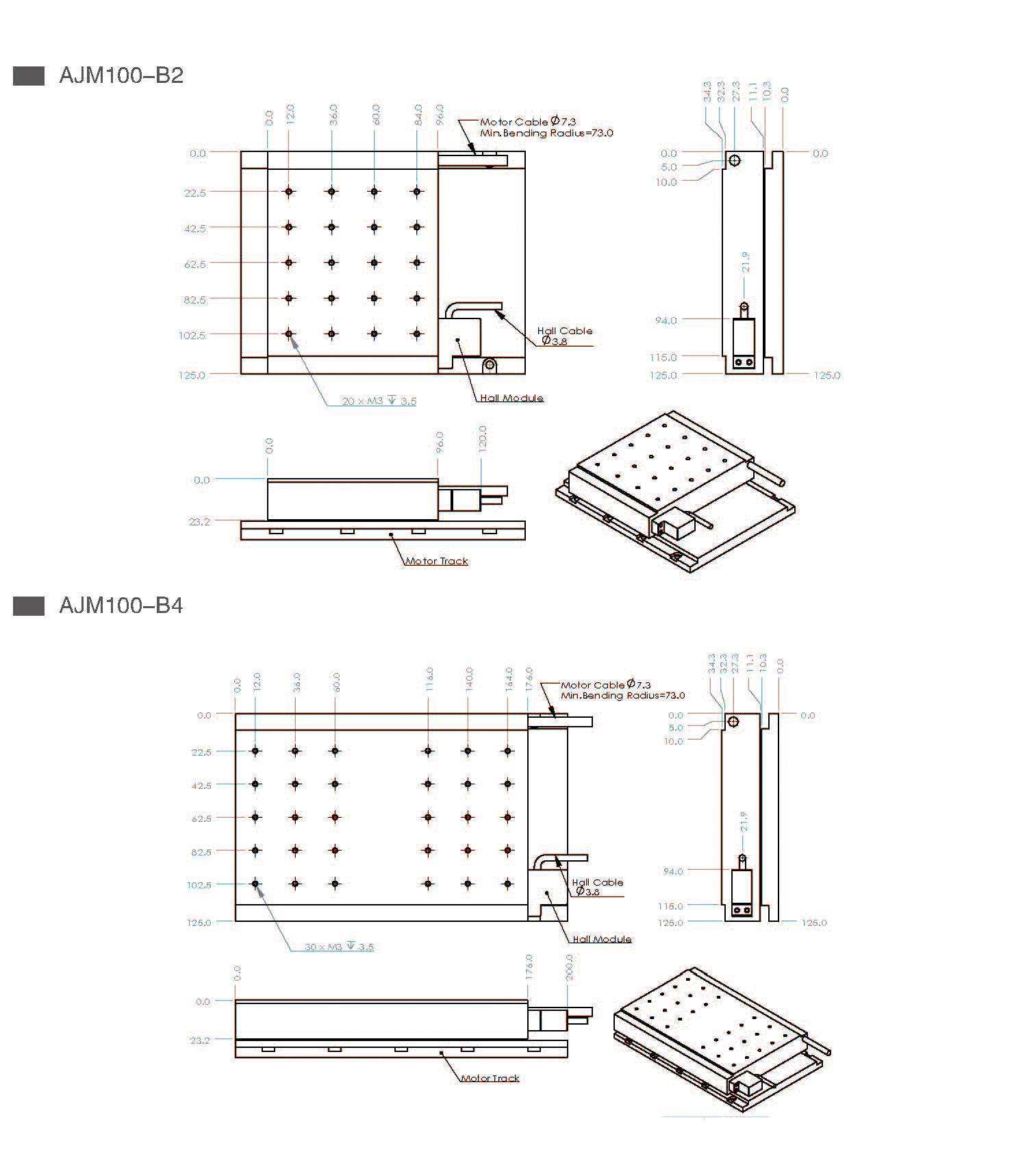

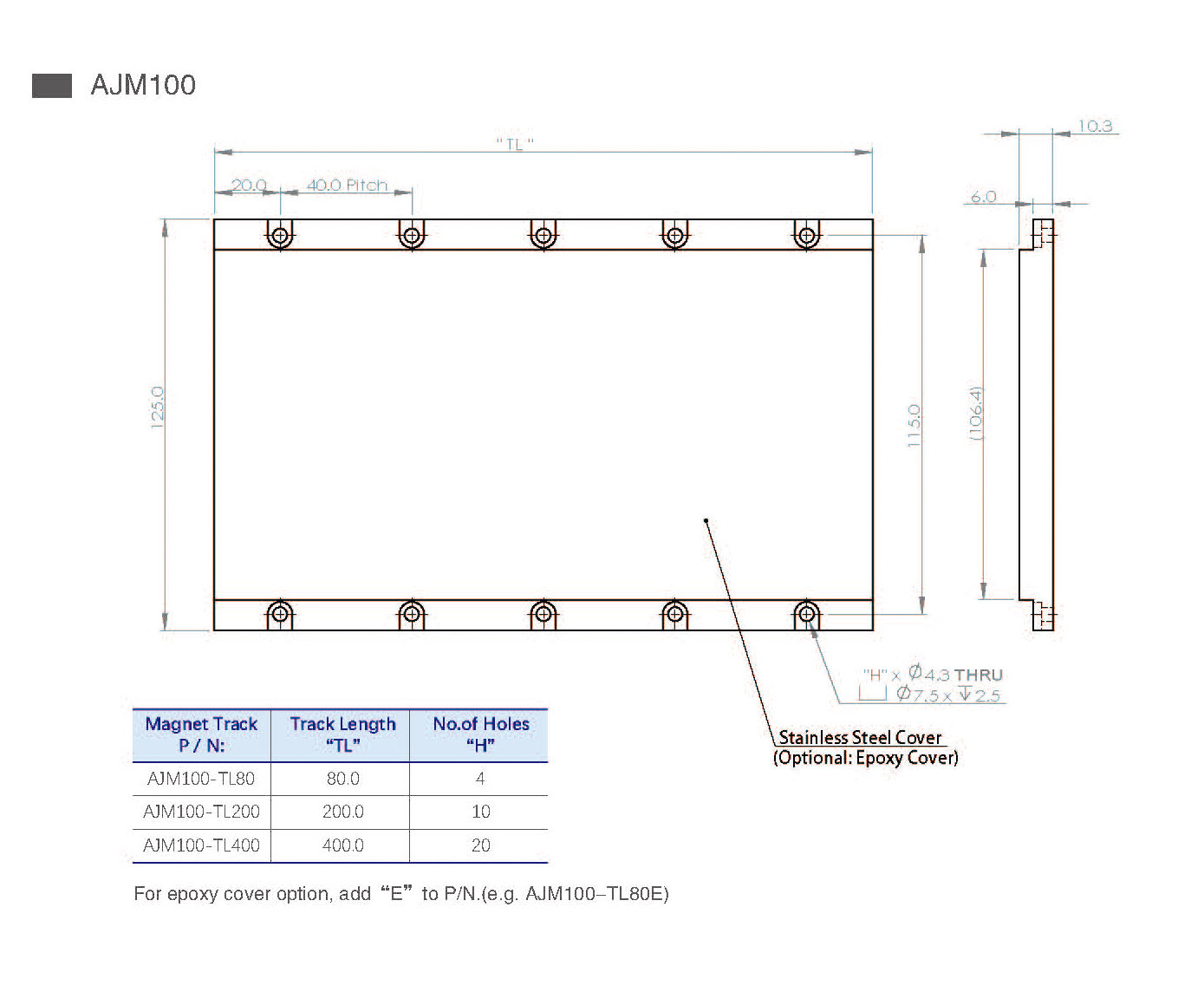

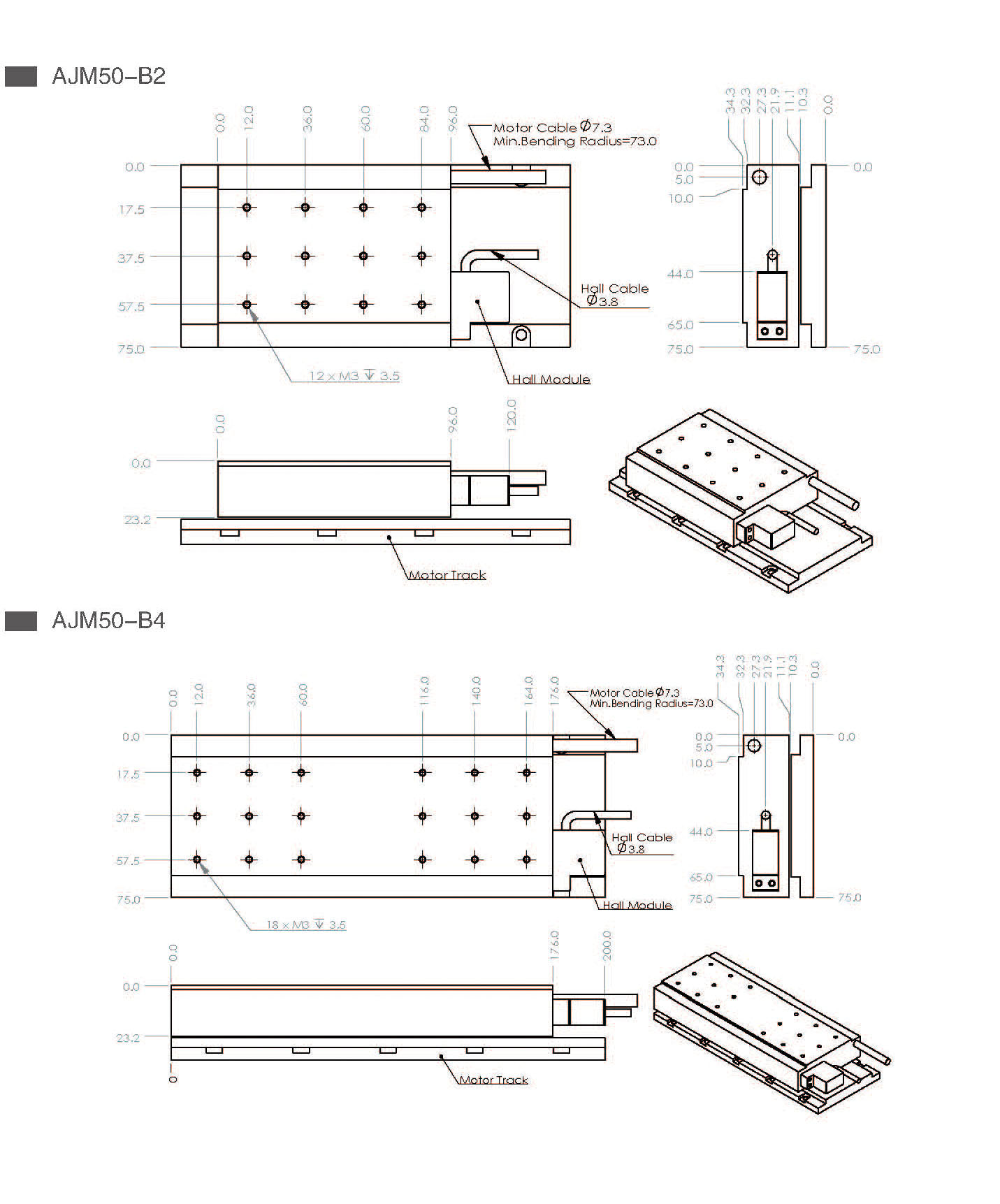

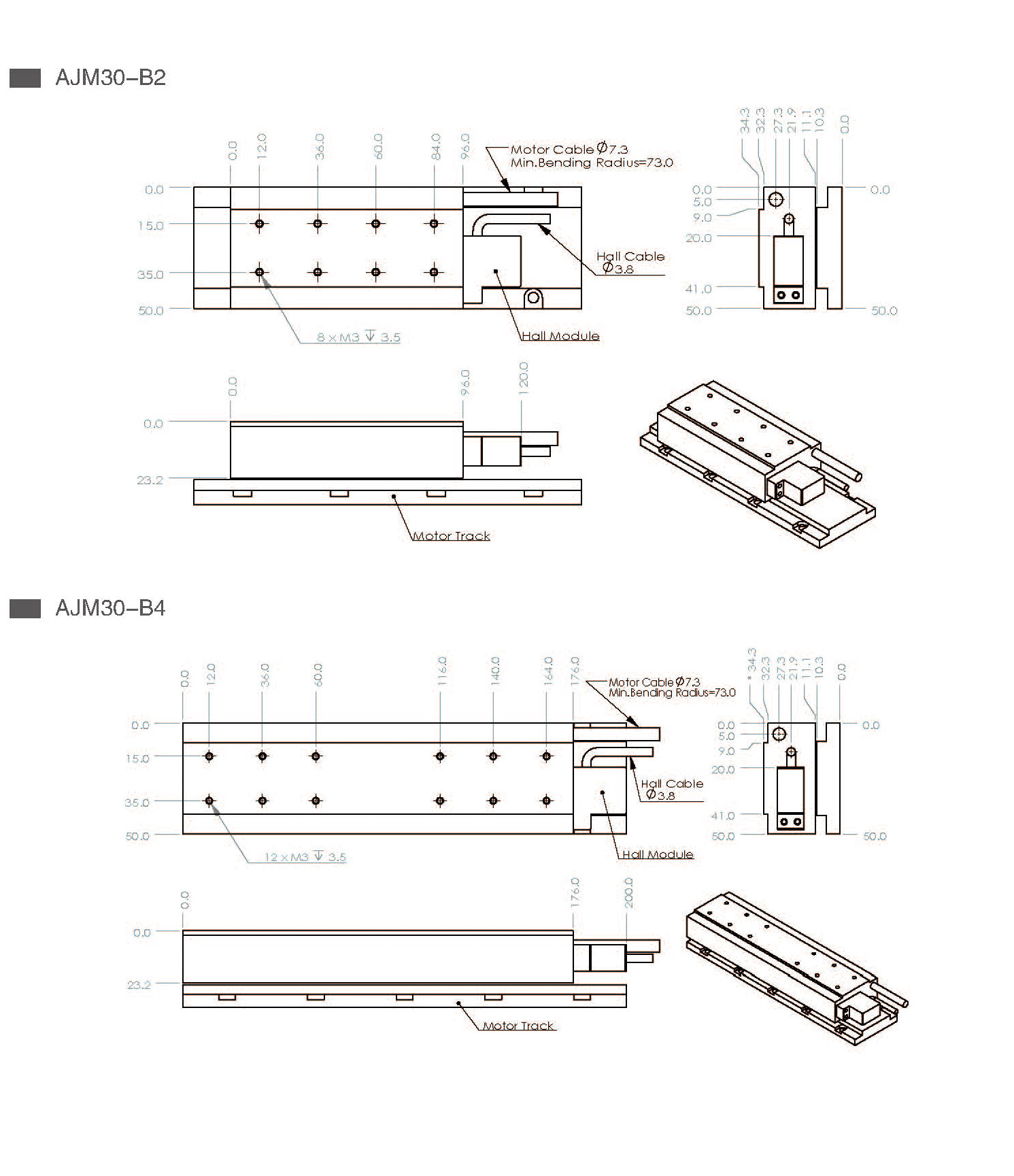

尺寸图

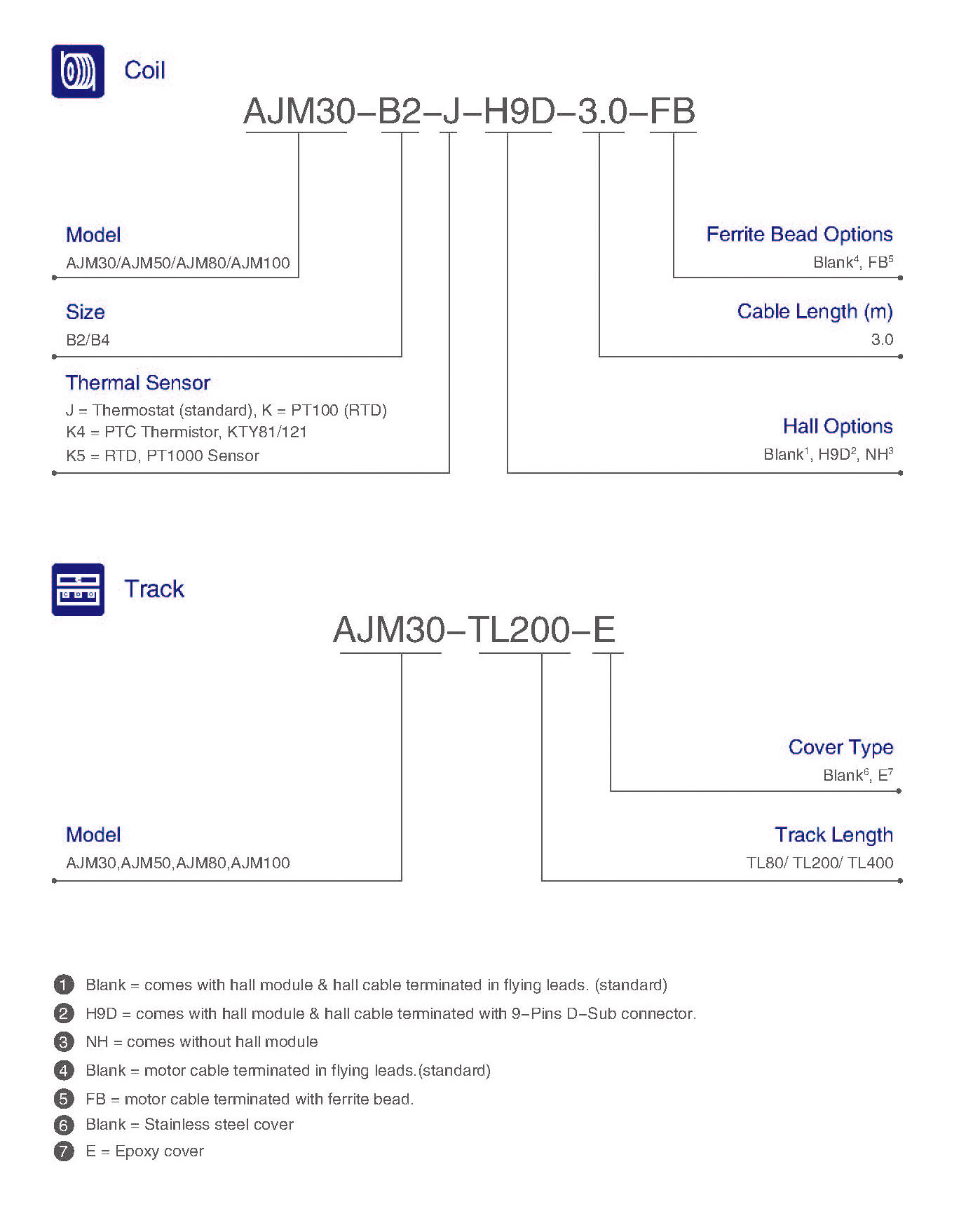

订阅信息
