AMS/AMR 系列

产品介绍


AMR系列

A. 超迷你尺寸
B. 良好的重复定位精度
C. 低齿槽效应

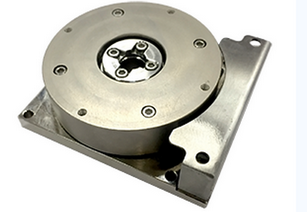

AMR系列（雅科贝思迷你旋转平台），采用雅科贝思迷你旋转电机系统。适用于轻负载，小尺寸环境。

超迷你尺寸
厚度只有22mm，外形尺寸仅有65mm，是雅科贝思现有最小尺寸的旋转平台。

良好的定位精度
AMR 系列可达到±2 角秒的重复定位精度。

低齿槽效应
AMR 系列 采用雅科贝思低齿槽效应旋转电机。确保平台运转平稳。

AMS系列

A. 超迷你尺寸
B. 良好的重复定位精度
C. 低齿槽效应

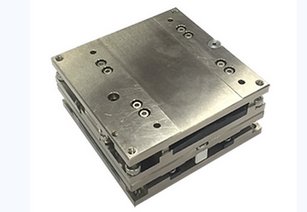

AMS系列（雅科贝思迷你直线平台），采用雅科贝思迷你直线电机系统。适用于轻负载，小尺寸环境。

超迷你尺寸
厚度只有15mm，外形尺寸仅有65mm，是雅科贝思现有最小尺寸的直线平台。

良好的定位精度
AMR 系列可达到±0.5 um的重复定位精度。

低齿槽效应
AMR 系列 采用雅科贝思低齿槽效应直线电机。确保平台运转平稳。

规格/3D图纸
迷你平台系列


规格	单位	AMS-65-10	AMR-65-50
平台尺寸	mm	65*65*15	Φ65*22
最大推力	N	25	力矩 0.5 Nm
持续推力	N	3.5	0.06 N.m
建议最大负载重量 Mass	Kg	2.4	2.2
有效行程	mm	10	工作角度 50°;
分辨率	um	0.5	0.64 sec
最大速度	mm/s	500	720 deg/sec
重复定位精度	um	±0.5	±13sec


AMS-65 直线电机参数

规格	单位	数值
行程	mm	16
力常数	N/A	1.80
反电动势常数	V/m/s	1.80
持续推力@100℃1	N	3.42
峰值推力	N	9.0
终端电阻@25℃	ohms	1.6
电感	mH	0.6
峰值电压	V	8.0
持续电流@100℃	A	1.9
峰值电流/span>	A	5.0
电机常数	N/Sqrt(W)	1.42
持续功率	W	5.78
电气时间常数	ms	0.38
机械时间查收	ms	86.4
峰值功率	W	40.0
热耗散常数	W/℃	0.077


AMR-65 旋转电机参数

规格	单位	数值
外径尺寸	mm	65
内径尺寸	mm	38
高度	mm	-
持续力矩	Nm	0.1
峰值力矩	Nm	0.5
力矩常数t	Nm/A	0.1
齿槽力矩（峰值-峰值）	Nm	0.003
方向电动势	V/krpm	8.55
级数	-	16
持续电流	A	1
峰值电流	A	5
电阻	Ω	8.4
电机常数	Nm/Sqrt(W)	0.04
级数	-	16

尺寸图

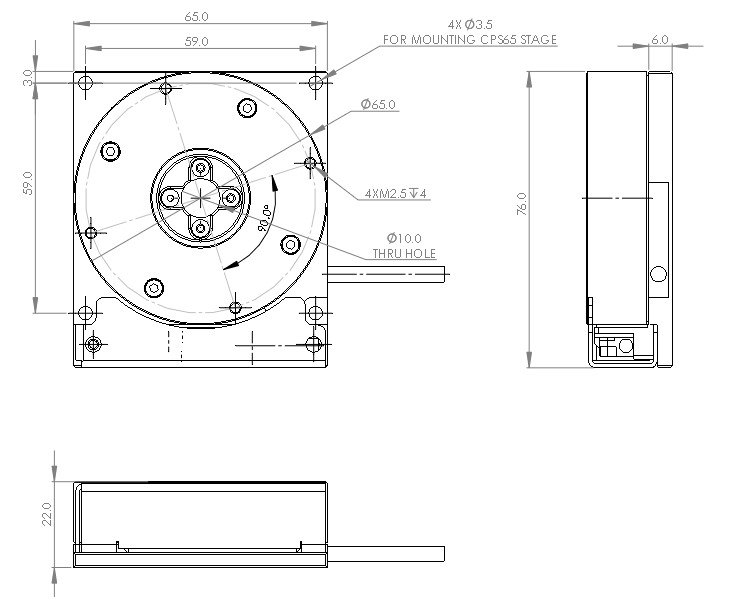

AMR-65

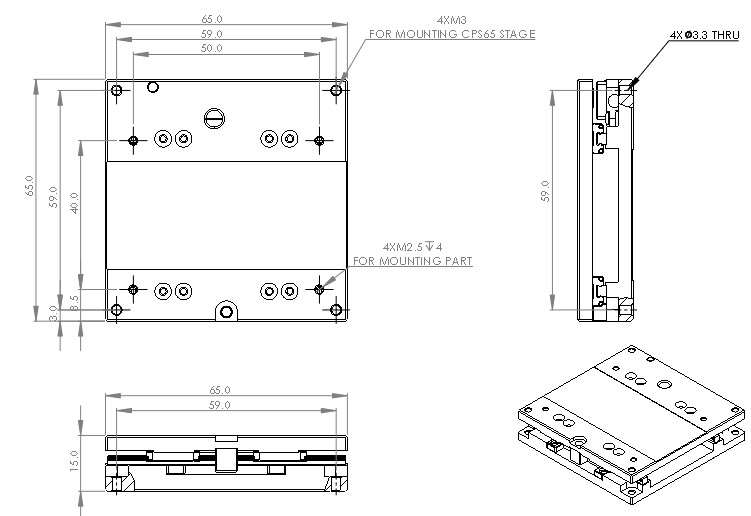

AMS-65

订阅信息


电机	型号	串并联	温度传感器	线长	编码器可选
AMS65	10	S/P	J/K	3.0	ABI-22 (Analog, SINCOS)
AMR65	50º				ABI-11(digital)　1.25um


J= 温控开关
K= PT100 (热电阻)

示例: AMS65-10-S-J-3.0-ABI-22
