产品介绍
设计特点:
A. 伺服滚柱丝杠驱动
B. 线性编码器
C. 交叉滚子设计
XRB系列(交叉滚子滚柱丝杠平台)采用伺服滚柱丝杠驱动,配合线性编码器以及交叉滚子导轨,具有相对较高的性价比的特点。
伺服滚柱丝杠驱动
XRB系列采用高精密级的滚子丝杠, 确保了整个模组运行的平稳性。伺服电机可选用带刹车的型号。
线性编码器
XRB系列采用高精密的线性编码系统,确保整个模组具有较高的定位精度。
交叉滚子导轨
XRB系列采用高精密级的交叉滚子导轨,为整个模组提供更加稳定可靠的导向作用。
规格/3D图纸
型号 |
XRB250 |
电机规格 |
M60-1 |
M60-2 |
M60-4 |
M60-1-B |
M60-2-B |
M60-4-B |
额定力矩(Nm) |
0.318 |
0.637 |
1.274 |
0.318 |
0.637 |
1.274 |
峰值力矩(Nm) |
0.955 |
1.912 |
3.822 |
0.955 |
1.912 |
3.822 |
额定速度(rpm) |
3000 |
最大速度(rpm) |
5000 |
附注 |
无刹车 |
有刹车 |
有效行程(mm) |
50,100,160 |
滚珠丝杆螺距(mm) |
2 |
几何
参数 |
直线度(μm) |
±1μm/25mm |
平面度(μm) |
±1μm/25mm |
双向重复精度(μm) |
±2counts |

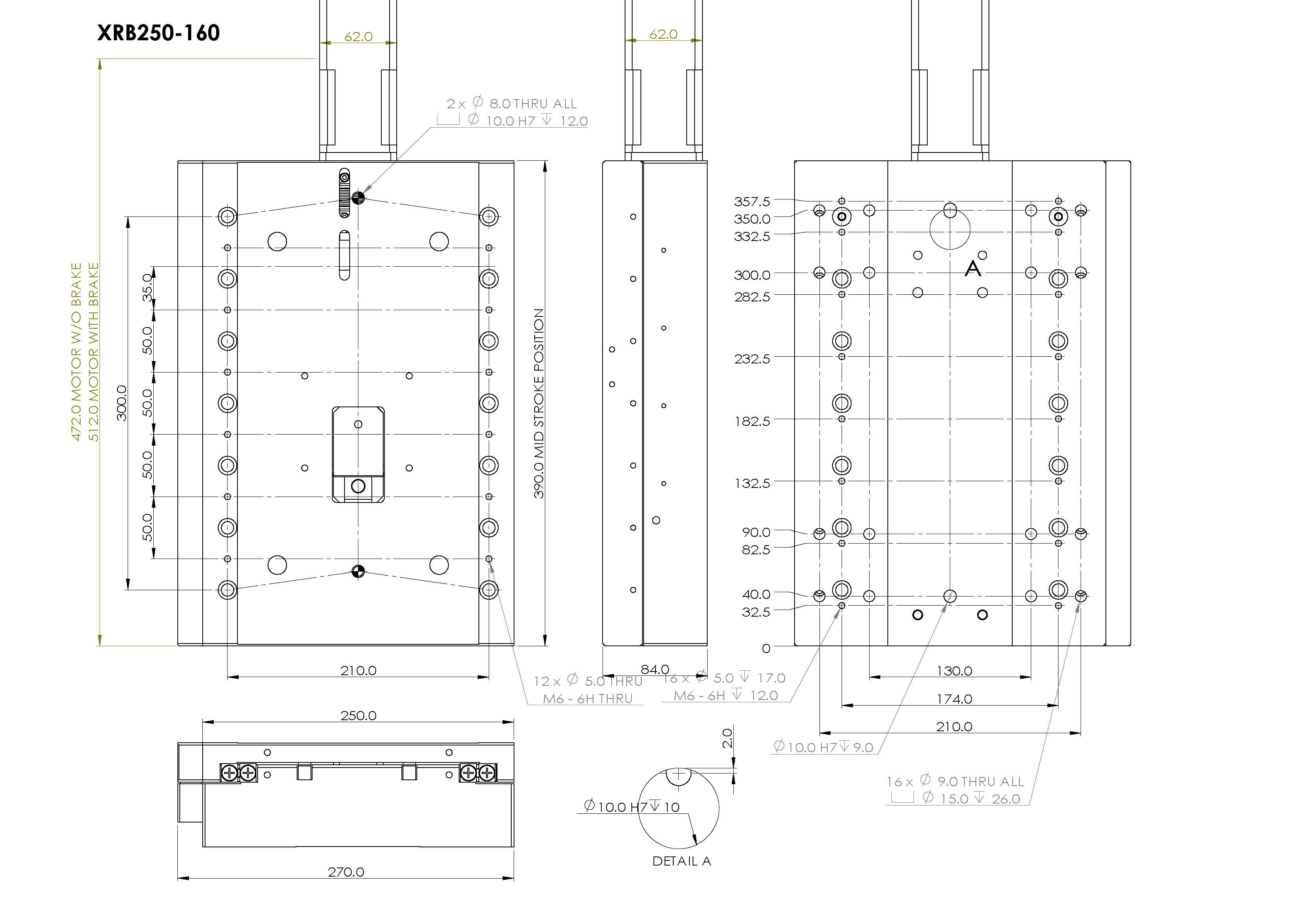

尺寸图

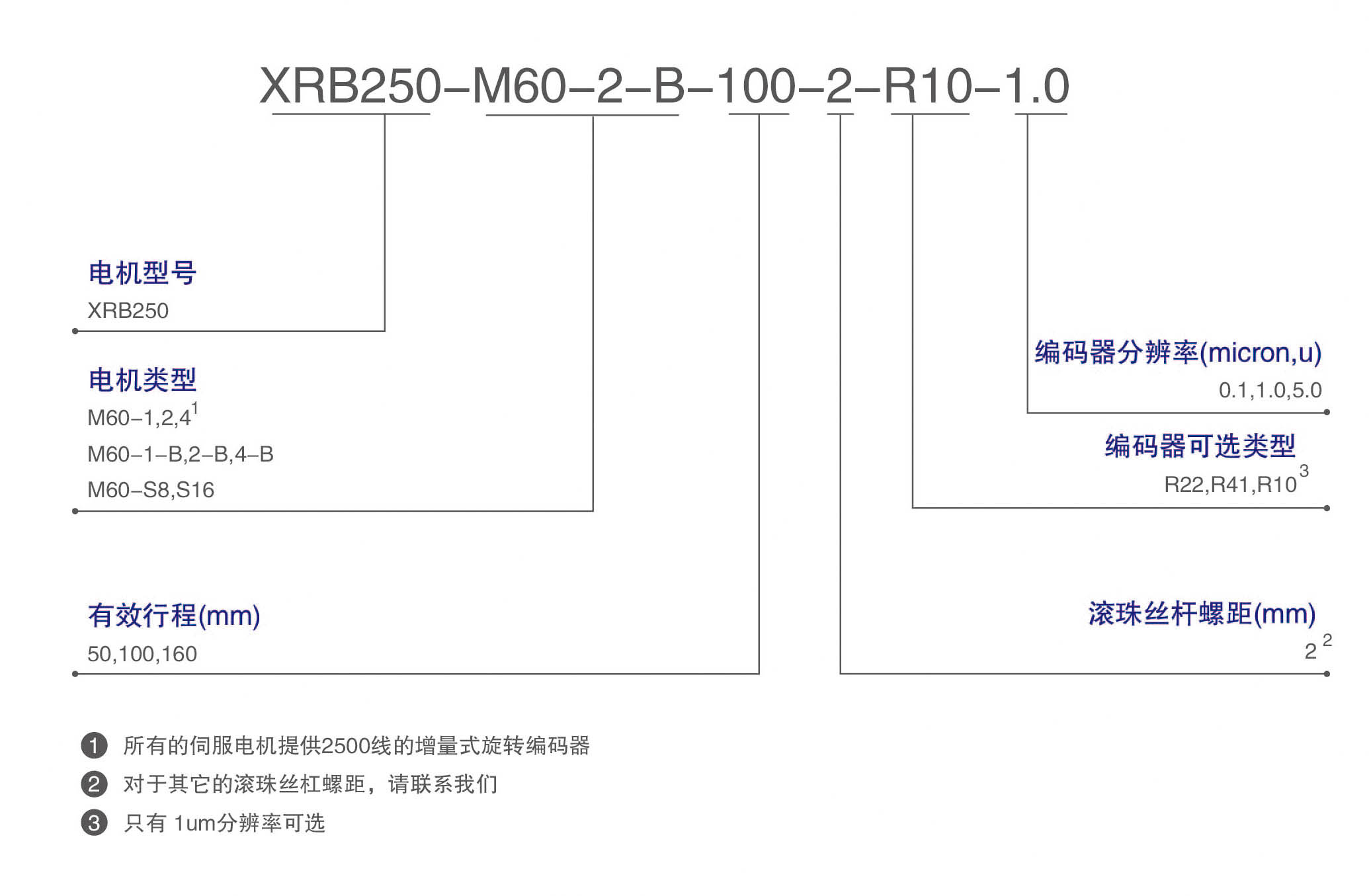

订阅信息
