产品介绍
设计特点:
A. 无铁芯直线电机直驱
B. 高精度以及精准回零
C. 更高刚性以及低摩擦设计
XRL系列(交叉滚子直线电机平台)采用Akribis无铁芯直线电机系统,具有更高精度和更高稳定性的特点。
无铁芯直线电机直驱
采用Akribis无铁芯直线电机对模组进行直接驱动。为客户提供低速更加稳定的模组系统,响应速度快,整定时间短。
高精度以及精准回零
XRL系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。
更高刚性以及低摩擦设计
XRL系列采用交叉滚子导轨,相对于滑块直线导轨,具有更高的刚性以及更低的摩擦系数。使得XRL系列模组具有更高的精度以及稳定性。
规格/3D图纸
型号 |
XRL250 |
电机型号 |
AUM3 |
S2 |
S3 |
尺寸 |
有效行程(mm) |
150 |
200 |
100 |
160 |
总长度L(mm) |
300 |
360 |
300 |
360 |
高度H(mm) |
64 |
宽度W(mm) |
270 |
滑架安装孔位A(mm) |
50 |
55 |
50 |
55 |
运动质量(Kg) |
6.3 |
7.5 |
6.6 |
7.8 |
模组质量(Kg) |
14.2 |
16.9 |
14.5 |
17.2 |
轴承
参数 |
最大轴承载荷(N) |
5010 |
5630 |
5010 |
5630 |
建议侧倾力矩(Nm) |
956 |
1075 |
956 |
1075 |
建议俯仰力矩(Nm) |
901 |
1294 |
901 |
1294 |
建议横摆力矩(Nm) |

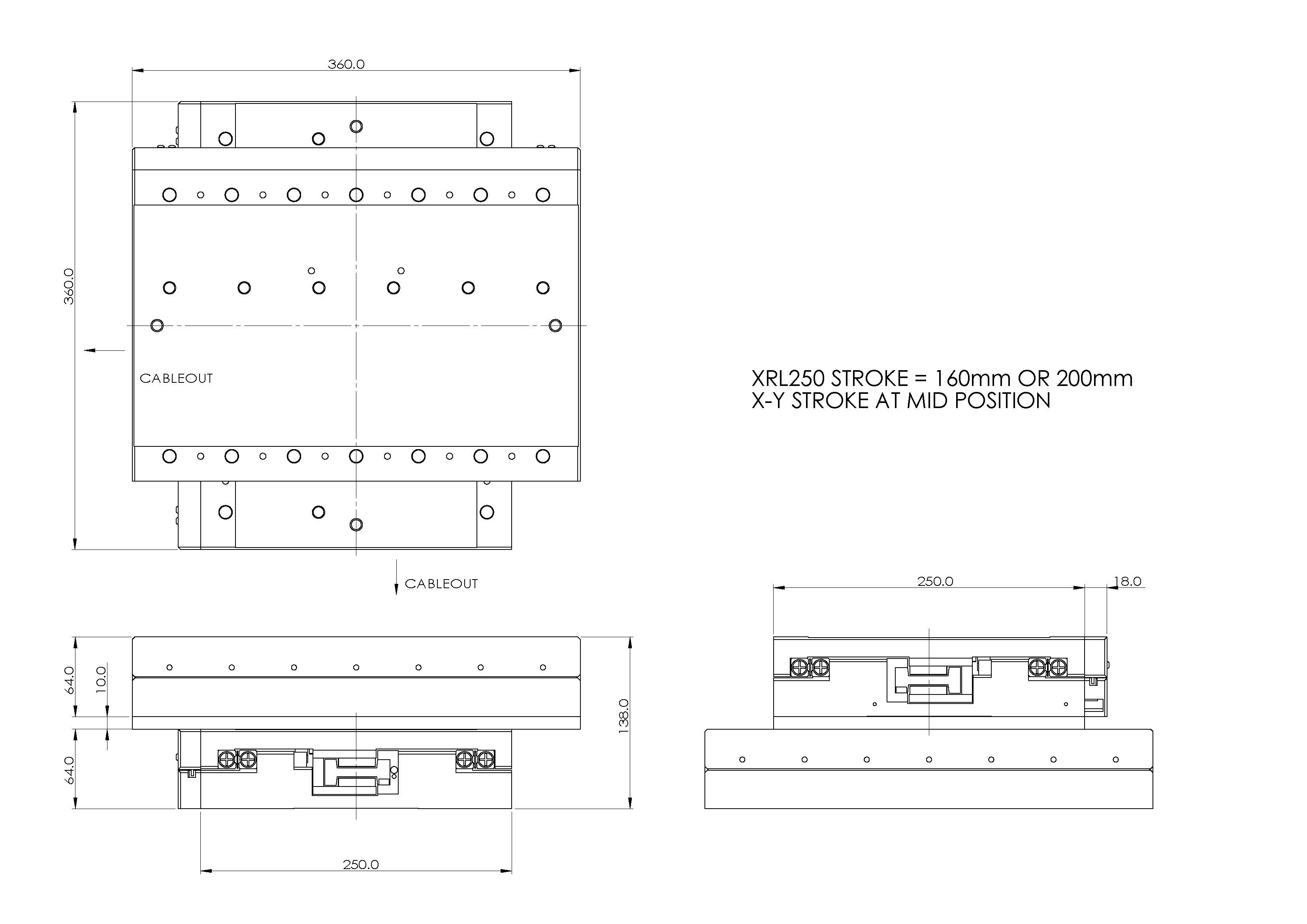

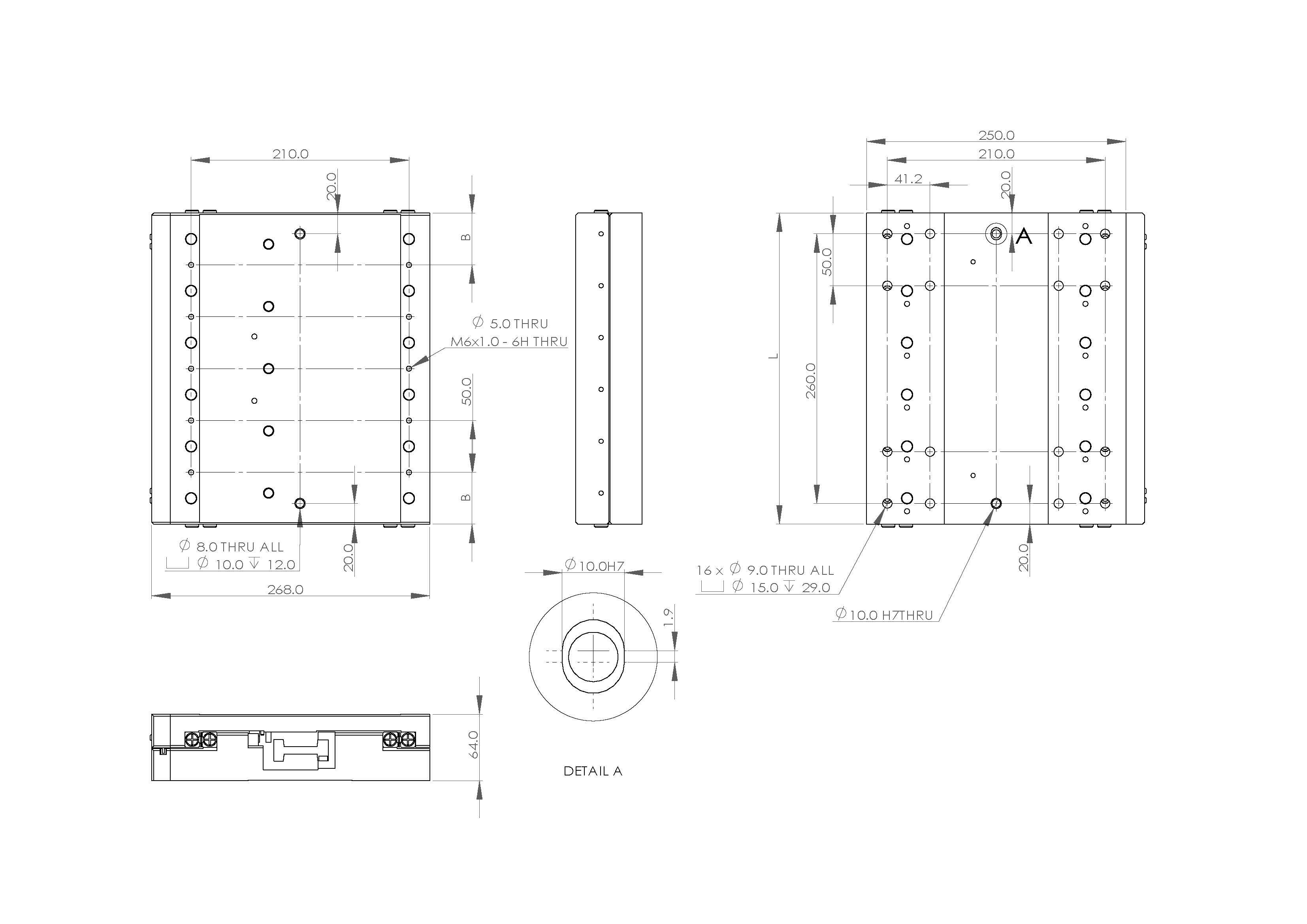

尺寸图

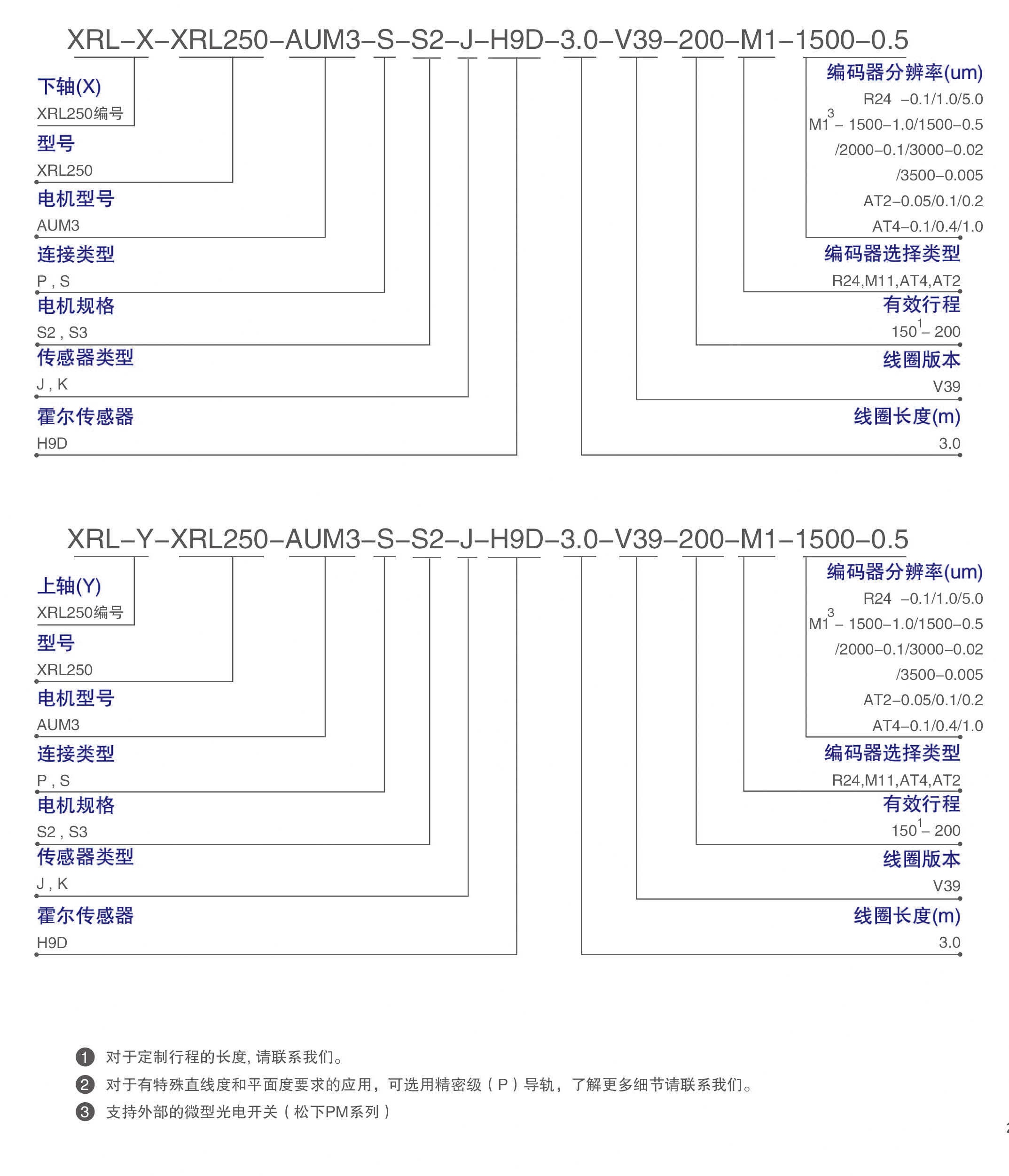

订阅信息
