SGL系列

产品介绍

设计特点：
          A. 无铁芯直线电机驱动
          B. 高精度以及精准回零
          C. 窄尺寸设计
          D. 行程从100 mm 至1200 mm
          E．模块化设计
          SGL系列（单导轨直线电机平台）采用Akribis直线电机系统，具有高刚性以及高稳定性的特点。作为Akribis标准模组为客户提供方便快捷的模组制定方案。

无铁芯直线电机直驱
          采用Akribis无铁芯直线电机对模组进行直接驱动。为客户提供低速更加稳定的模组系统，响应速度快，整定时间短。

窄尺寸设计
          SGL系列采用单导轨设计，因此相对于DGL系列，其具有更窄的尺寸。适用于相对轻的负载以及对宽度有要求的应用。

高精度以及精准回零
          SGL系列标准模组采用高精度的光栅编码器系统，为客户提供高精度的定位平台。

模块化设计
          SGL系列采用标准化的模块设计，可以根据客户需求进行模块化组合。

规格/3D图纸

型号			SGL80			SGL100			SGL120
电机			AUM2			AUM3			AUM4
			S2	S3	S4	S2	S3	S4	S2	S3	S4
尺 寸 （mm）	滑架长度（A）		121			145	181	214	145	181	241
	模组高度（H）		77			94			118.5
	模组宽度（W）		107			132			132
	极限位置（Y1）		86.5			98.5	116.5	146.5	100.5	118.5	148.5
	极限位置（Y2）		76.5			88.5	106.5	136.5	90.5	108.5	138.5
	滑架安装孔位（B）		30			30	40	60	30	40	60
	滑架安装孔位（C）		40			40	50	70	40	50	70
	滑架安装孔位（F）		99			122
	底座安装孔位（G)		34.5			43
	底座安装孔位（E1）		36			36			38
	底座安装孔位（E2）		26			26			28
运动质量（Kg）			0.84	0.86	0.96	1.5	1.9	2.4	1.7	2.3	2.7
行 程 （mm）	200	模组质量   （Kg）	5.0	5.0	5.1	8.4	9.6	11.1	11.3	13.2	15.1
	300		5.5	5.5	5.6	10.1	1.0.8	12.5	14.1	14.9	17.0
	400		7.1	7.1	7.2	11.7	12.9	14.4	16.1	17.9	19.8
	500		8.3	8.3	8.4	13.7	14.9	16.4	18.9	20.7	22.6
	600		9.2	9.2	9.3	15.6	16.3	17.8	21.7	22.7	24.6
	1000		13.1	13.1	13.1	22.3	23.5	24.9	31.2	33.0	34.9
	1200		14.4	14.5	14.5	26.1	26.5	28.3	36.8	37.8	39.7
行 程 （mm）	200	总长度 （mm）	383			407	443	503	411	447	507
	300		483			507	543	603	511	547	607
	400		583			607	643	703	611	647	707
	500		683			707	743	803	711	747	807
	600		783			807	843	903	811	847	907
	1000		1183			1207	1243	1303	1211	1247	1307
	1200		1283			1407	1443	1503	1411	1447	1507
轴承 参数	最大轴承载荷（N）		1360			1560
	最大侧倾力矩（Nm）		5.2			7.4
	最大俯仰力矩（Nm）		103.8			135.4	191.6	285.2	135.4	191.6	285.2
	最大横摆力矩（Nm）



性能参数	单位	参考值
加速度	G	10
速度（分辨率为1μm）	m/s	5（40μm光栅距和20MHz计数频率）
速度（分辨率为0.5μm）		2.5（20μm光栅距和20MHz计数频率）
速度（分辨率为0.1μm）		1.3（20μm光栅距和20MHz计数频率）
速度（模拟量编码器）		8（40μm光栅距和200KHz输入频率）
		4（20μm光栅距和200KHz输入频率）
*直线度	μm	±3μm/25mm，NTE±10μm/300mm
*平面度		±3μm/25mm，NTE±10μm/300mm
重复精度（分辨率为1μm）		±3 （40μm光栅栅距）
重复精度（分辨率为0.5μm）		±1.5 （20μm光栅栅距）
重复精度（分辨率为0.1μm）		±1（20μm光栅栅距）
重复精度（模拟量编码器）		±5counts

*所有的测量数值基于模组安装在平面度为5μm的花岗岩台面上。

尺寸图

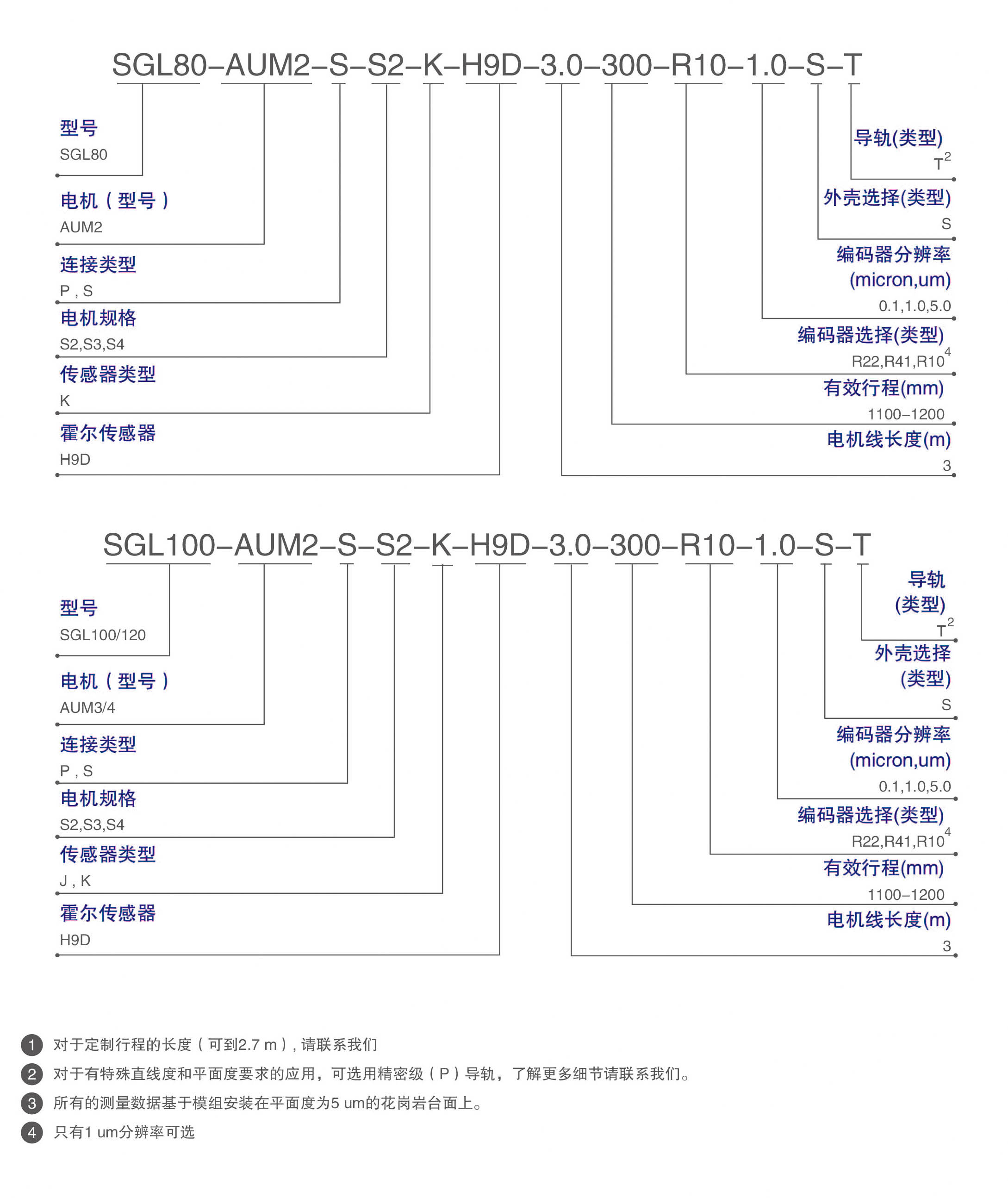

订阅信息
